Esposizione del tavolo di sabbia COB Beta P1.5 a Shanghai

La questione non era se P1.5 fosse in grado di offrire la qualità visiva desiderata, bensì se P1.5 potesse resistere all'installazione e alla successiva reinstallazione.

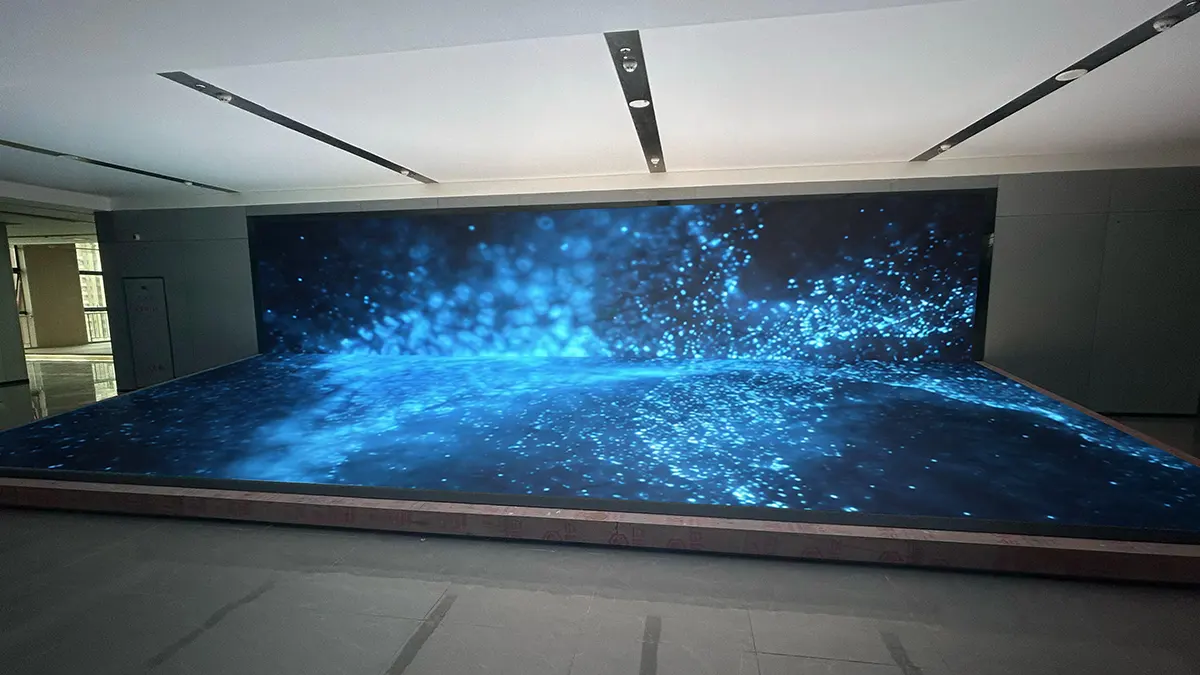

Un gestore di showroom aziendali a Shanghai desiderava un tavolo di sabbia digitale a forma di L, largo 9.6 metri , composto da un display a pavimento di 30.72 m² e da una parete LED di 23.04 m² che si ergeva alle sue spalle. Il brief era semplice: una tela digitale immersiva in cui lo strato a pavimento riproducesse mappe GIS, planimetrie e modelli 3D del terreno, mentre la parete verticale mostrasse narrazioni del marchio sincronizzate con i contenuti del tavolo di sabbia.

Ma ecco il problema: P1.5 su 54 m² significa circa 24 milioni di pixel distribuiti su 1,050 singoli moduli LED . Ogni modulo è una scheda delle dimensioni di un palmo ricoperta di minuscoli chip LED distanziati di 1.5 millimetri. A questa densità, un singolo chip LED è a malapena visibile a occhio nudo, ed è altrettanto fragile. I moduli SMD a P1.5 sono noti per la perdita di pixel durante l'assemblaggio. Un dito di un tecnico che preme nel punto sbagliato, un cacciavite che scivola o i moduli impilati uno contro l'altro durante il trasporto: ognuno di questi eventi può tranciare più chip LED in un istante.

Lo showroom di questo cliente segue un calendario espositivo a rotazione. Il tavolo di sabbia verrebbe assemblato, smontato e riassemblato più volte. Ogni ciclo con i componenti SMD sarebbe un azzardo per quanto riguarda il numero di pixel difettosi. Ogni pixel difettoso richiede la rimozione del modulo, la dissaldatura del chip danneggiato, la saldatura di un ricambio e la ricalibrazione: un processo che, ripetuto su migliaia di moduli, trasforma la manutenzione in un lavoro a tempo pieno.

53.76 m² con passo P1.5mm generano circa 24 milioni di pixel , l'equivalente della larghezza di banda di tre flussi 4K simultanei a 60Hz. Una singola scheda di invio LED standard gestisce al massimo 8.84 milioni di pixel (un MCTRL4K), quindi i calcoli hanno indicato un minimo di tre unità.

Ma il numero di pixel effettivi non è l'unico collo di bottiglia. Ogni uscita Gigabit Ethernet di una scheda di trasmissione raggiunge un massimo di circa 650,000 pixel in condizioni standard a 8 bit/60 Hz. Per 24 milioni di pixel:

Abbiamo implementato tre processori NovaStar MCTRL4K con una scheda di sincronizzazione per mantenere la sincronizzazione a livello di fotogramma su tutte e tre le unità. La topologia si suddivide logicamente: due unità MCTRL4K gestiscono il tavolo di sabbia a pavimento (30.72 m² ≈ 13.7 milioni di pixel) e la terza gestisce la parete LED verticale (23.04 m² ≈ 10.2 milioni di pixel). La scheda di sincronizzazione garantisce che entrambe le superfici visualizzino lo stesso fotogramma simultaneamente: quindi, quando una telecamera effettua una panoramica su un modello 3D della città sul tavolo di sabbia, il video del brand sulla parete si sincronizza perfettamente.

Sul lato ricevente, le schede riceventi MRV336 (con una capacità di 256×256 pixel ciascuna) sono state distribuite sui 1,050 moduli COB Beta. Ogni scheda ricevente gestisce due moduli, con 37 porte Ethernet attive ciascuna che alimentano 14-15 schede riceventi, un valore ben al di sotto del carico raccomandato per porta. Questa distribuzione prudente garantisce che nessuna singola porta rischi di perdita di frame, nemmeno in presenza di un carico di contenuti di picco.
