Display LED creativi e personalizzati Display LED COB Pro a passo fine
P0.62 — P1.875 · 6 modelli · Formato nativo 16:9 · Accesso frontale
Chi dovrebbe scegliere COB Pro?
COB Pro è stato progettato specificamente per gli integratori AV che utilizzano LED a passo fine in ambienti interni controllati. Se il tuo progetto corrisponde alla colonna di sinistra, questo è il prodotto che fa per te.
- ✓ Sale di controllo — Funzionamento 24 ore su 24, 7 giorni su 7, distanza operatore 1–2 m, cavità murali poco profonde
- ✓ Studi di trasmissione — frontale, frequenza di aggiornamento di 7,680 Hz, formato nativo 16:9
- ✓ Sale riunioni aziendali — Posti a sedere da 2 a 4 metri, luce naturale, possibilità di personalizzazione con marchio bianco.
- ✓ Negozi di lusso e musei — visione ravvicinata, nero opaco quando spento
- ✓ Produzione virtuale — Effetti visivi integrati nella fotocamera, 1,000 nit, calibrazione per modulo
- ✓ Integratori AV — Necessità di white-label, file CAD/BIM, prezzi direttamente dalla fabbrica
- ✓ Forme creative — Angoli a 90°, archi, curve — Taglio dei bordi CNC
- ✗ Allestimento e presentazione per il noleggio — vedi la serie Matrix (installazione più rapida, armadi robusti)
- ✗ DOOH all'aperto — vedi Serie Square (IP65 anteriore/posteriore, oltre 5,000 nit)
- ✗ Cucina economica al coperto a meno di 2.5 pesos — vedi Serie Lite (costo inferiore al m²)
- ✗ Eventi pop-up veloci — vedi Poster LED (alimentato a batteria, installazione singola)
COB Pro — Panoramica fisica
Mobiletto leggero in alluminio pressofuso da 4 kg con formato nativo 16:9. Accesso frontale per la manutenzione, scheda hub 3 in 1 e sistema di staffe posteriori personalizzate senza saldature.
Vista frontale del cabinet LED COB Pro 16:9 in alluminio pressofuso.
Vista posteriore del cabinet COB Pro LED con scheda hub 3 in 1 e staffa posteriore.

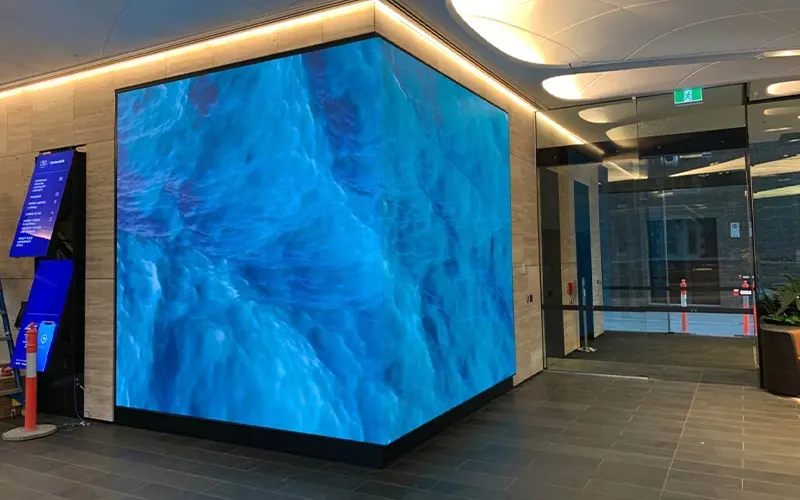

Installazione a parete LED COB Pro con angoli tagliati a CNC a 90 gradi senza soluzione di continuitàCosa rende COB Pro diverso?
COB Pro non è un pannello a passo fine generico. Combina la tecnologia COB flip-chip con una pellicola di rivestimento superficiale, opzioni di architettura flessibili e un'ingegneria di installazione che elimina i problemi che gli integratori si trovano effettivamente ad affrontare.
COB Pro viene fornito con due architetture di Hub Board: è possibile scegliere l'Hub Board 3 in 1 integrato (scheda di ricezione + alimentazione + segnale in un'unica scheda, con un minor numero di cavi interni e un assemblaggio più rapido) oppure una scheda di ricezione separata per gli integratori che preferiscono la propria infrastruttura di controllo. La scelta è a discrezione dell'utente al momento dell'ordine e non influisce sulle dimensioni del cabinet o sull'hardware di montaggio.
La complessità dell'installazione è spesso il fattore che fa lievitare il budget nei progetti con pannelli a passo fine. COB Pro risolve questo problema con una staffa posteriore personalizzata senza saldature: progettiamo la staffa in base alle dimensioni della parete direttamente in fabbrica e la fissiamo in loco con viti standard. Per gli angoli a 90°, i bordi del cabinet vengono tagliati a CNC in fabbrica per garantire giunzioni precise. Per installazioni curve o ad arco, forniamo piastre di connessione personalizzate in base al raggio di curvatura. Ogni modulo viene calibrato singolarmente prima della spedizione e i dati di calibrazione vengono forniti insieme al pacco. La personalizzazione con il vostro marchio (white label) è standard: il vostro logo, il vostro packaging, la vostra documentazione.
Prodotto interamente a Shenzhen: fabbricazione del PCB, incollaggio flip-chip, applicazione del rivestimento, assemblaggio del modulo, calibrazione e invecchiamento di 72 ore. Un'unica fabbrica, un unico punto di contatto, un'unica garanzia.
A prima vista
- ✓ Pixel Pitch:P0.62 – P1.875 (6 modelli)
- ✓ Tecnologia:COB Flip-chip + pellicola di rivestimento superficiale
- ✓ Consiglio dei ministri:600×337.5×33 mm · 4 kg
- ✓ Aspect Ratio:Formato nativo 16:9
- ✓ Contrasto:10,000:1
- ✓ Ricaricare:3,840 Hz · fino a 7,680 Hz
- ✓ Luminosità:600 (standard) / 800 / 1,000 nit
- ✓ Hub Board:Scheda ricevitore 3 in 1 o separata
- ✓ Montaggio:Staffa personalizzata senza saldature
- ✓ Etichetta bianca:Disponibile
- ✓ Certificazioni:CE, FCC, UL, CB, RoHS
- ✓ Garanzia:2 anni
44435435345345345345435
6768678好久好久客户
- test: xxiiixoasdsdsdsfs
- 324234234
- 242342342342
- 6767676767
- 787878787878
- 90-9090909090
- dfsdfsdfsdfds
- fdgdfgfdg
- dgfdgdfgdfgdfg
23123123
123123123
| Attributo | 213123123 | 2312312 – Questo prodotto |
|---|---|---|
| 324234 | 234234 | 24234234 |
| 23423423 | 4234234 | 324234234234 |
| 234234234 | 234234234 | 234234234234 |
Fornisci suggerimenti sulla selezione, indica le serie alternative (catena interna) e concludi con una risposta da parte del tecnico entro 24 ore.
Sette decisioni ingegneristiche che rendono COB Pro la scelta giusta
Le scelte di progettazione e produzione che contano per gli integratori AV e perché sono importanti per il cliente finale.
LED COB flip-chip con pellicola di rivestimento superficiale: contrasto 10,000:1, superficie perfettamente piana.
I chip LED sono incollati direttamente al PCB e incapsulati come un'unica superficie: non ci sono singoli moduli LED né intercapedini d'aria tra i pixel. Il rivestimento superficiale garantisce una finitura nera opaca uniforme anche a display spento. Questa combinazione elimina i riflessi e l'effetto griglia di pixel tipici dei pannelli SMD a passo fine. Il risultato è un rapporto di contrasto di 10,000:1 secondo la norma EN 62977, con il rivestimento che offre un'ulteriore protezione contro l'adesione della polvere e le piccole abrasioni superficiali.
Scheda hub 3 in 1 o scheda ricevente separata: la tua architettura, la tua scelta.
COB Pro offre due architetture interne: la scheda hub 3 in 1 integrata combina la scheda di ricezione, la gestione dell'alimentazione e la distribuzione del segnale in un'unica scheda, riducendo il numero di cavi, connettori e potenziali punti di guasto all'interno del quadro elettrico. In alternativa, è possibile scegliere la scheda di ricezione separata se il progetto si basa già su una specifica infrastruttura di controllo. Entrambe le opzioni condividono lo stesso fattore di forma del quadro elettrico, l'accesso frontale per la manutenzione e l'hardware di montaggio esterno. La scelta non influisce sui tempi di consegna o sull'ordine minimo.

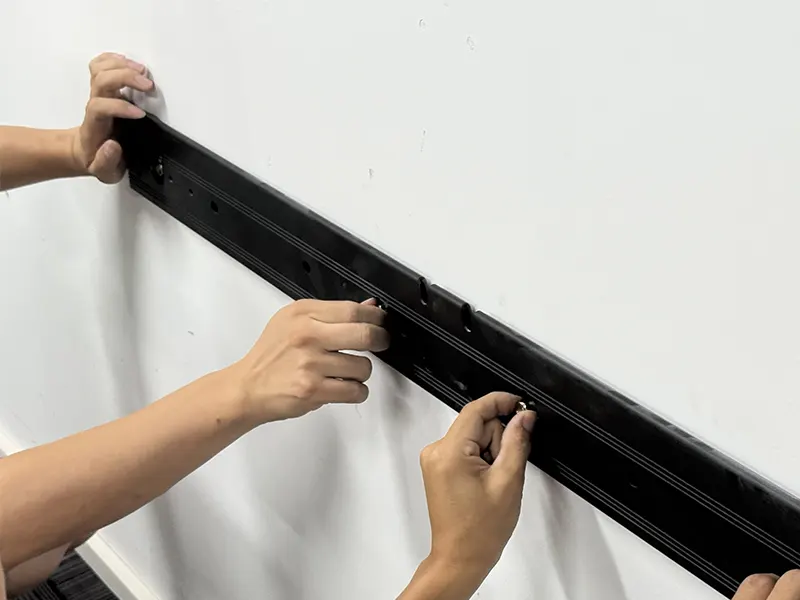

Staffa posteriore personalizzata: non richiede saldature in loco, si assembla con bulloni e utensili standard.
COB Pro viene fornito con un sistema di staffe posteriori progettato su misura per adattarsi alle dimensioni della vostra parete. Nessuna saldatura di telai in acciaio in loco: le sezioni delle staffe vengono fabbricate nel nostro stabilimento e assemblate utilizzando bulloni M8 standard. La staffa può adattarsi a superfici murali irregolari grazie a punti di regolazione. Produciamo anche piastre di collegamento personalizzate per installazioni curve o ad arco. I disegni strutturali sono forniti gratuitamente con ogni preventivo. La staffa può essere personalizzata per qualsiasi dimensione di parete.
Angoli a 90° tagliati a CNC e giunzioni ad arco personalizzate: forme creative senza compromessi.
Per installazioni a L o ad angolo, i bordi dei mobili COB Pro possono essere tagliati in fabbrica con macchine CNC per ottenere giunzioni precise a 90° senza spazi visibili. Per installazioni curve o ad arco, forniamo piastre di collegamento personalizzate progettate in base al raggio esatto richiesto. Non si tratta di staffe generiche piegate in loco: ogni piastra viene lavorata in fabbrica con la curvatura specificata. Sia il taglio CNC che le piastre di giunzione personalizzate vengono quotati in base al progetto e non influiscono sui tempi di consegna standard.
600, 800 o 1,000 nit: scegli la luminosità più adatta all'ambiente.
COB Pro è disponibile in tre livelli di luminosità. 600 nit per ambienti con illuminazione controllata: sale di controllo, studi di trasmissione e suite di post-produzione. 800 nit per spazi interni con elevata luminosità ambientale: sale riunioni con luce naturale, negozi di punta e gallerie museali. 1,000 nit per la massima luminosità interna: hall con pareti in vetro, atri e installazioni esposte alla luce solare diretta. Una maggiore luminosità consuma più energia e riduce progressivamente la durata dei LED: specificare il livello corretto al momento dell'ordine evita costi operativi non necessari durante la vita utile nominale del display di 100,000 ore.

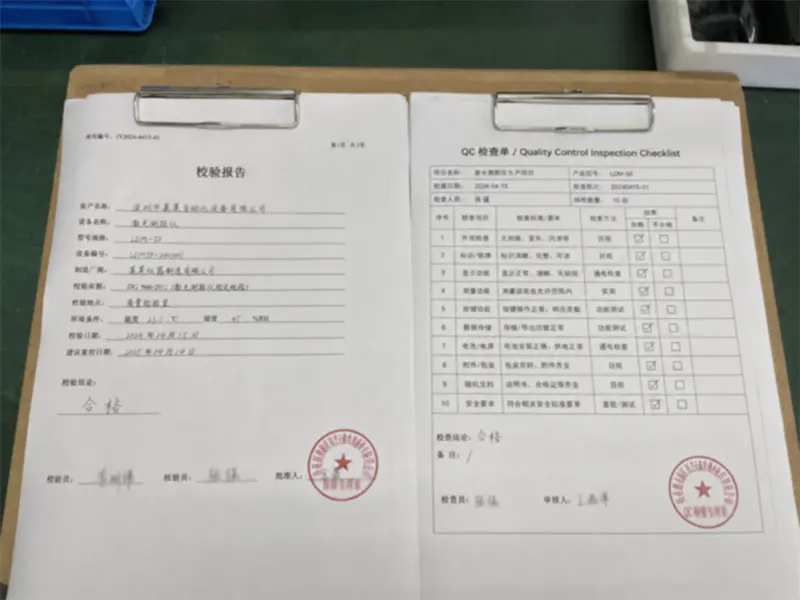

Calibrazione di ciascun modulo prima della spedizione: uniformità del colore superiore agli standard del settore.
Ogni modulo COB Pro viene calibrato individualmente in fabbrica prima della spedizione. Le coordinate di luminosità e cromaticità di ciascun chip LED vengono misurate e corrette rispetto a un riferimento standard, garantendo un'emissione luminosa uniforme su tutto l'ordine, non solo all'interno di un singolo lotto. In combinazione con il rivestimento superficiale, questo elimina le imperfezioni di colore e luminosità visibili tra i moduli adiacenti, un problema comune nei prodotti a passo fine di fascia bassa. I dati di calibrazione sono inclusi in ogni spedizione per vostra documentazione e per future verifiche.
Il tuo marchio, il tuo prodotto: produzione interamente in white label.
DOIT VISION offre un servizio ODM white-label completo per COB Pro. I cabinet vengono spediti con il logo della vostra azienda, il vostro marchio sulla confezione e la vostra documentazione. Nessun marchio DOIT VISION compare sul prodotto, né sulla parte anteriore, né posteriore, né interna. L'assistenza tecnica viene fornita con la vostra identità di marchio, garantendo un'esperienza di assistenza impeccabile per i vostri clienti. Un servizio standard per integratori AV e rivenditori di sistemi che vendono con il proprio marchio. Il quantitativo minimo d'ordine (MOQ) e le specifiche grafiche vengono forniti in fase di preventivo.
Dove viene distribuito COB Pro
Sei ambienti in cui il formato nativo 16:9, il peso ridotto e l'accesso frontale al servizio offrono vantaggi concreti per il progetto.

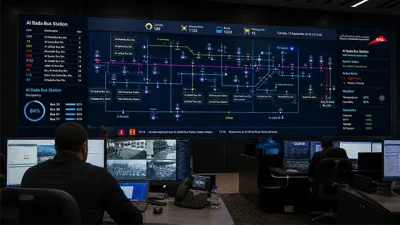

Sale di controllo e centri di comando
Funzionamento 24 ore su 24, 7 giorni su 7, distanza operatore di 1-2 m. Consigliato: P0.78 o P0.9375 a 600 nit. Il rivestimento superficiale elimina l'abbagliamento sotto l'illuminazione fluorescente dall'alto. L'accesso frontale consente la manutenzione senza dover sgomberare il piano di lavoro dell'operatore.

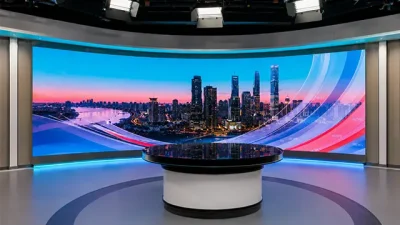

Studi televisivi e di trasmissione
Display rivolto verso la telecamera a una distanza di 1.5–3 m. La frequenza di aggiornamento di 7,680 Hz elimina lo sfarfallio e le linee di scansione sulla telecamera. Il formato nativo 16:9 corrisponde alla risoluzione broadcast, senza bande nere o ritagli di contenuto. Luminosità consigliata: P1.25 a 600 nit.

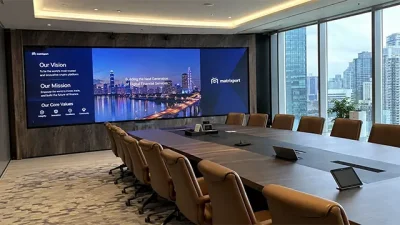

Sale riunioni e sale conferenze aziendali
Distanza di seduta di 2-4 metri, luce ambientale mista proveniente dalle finestre. Consigliato: P1.25 o P1.5625 a 800 nit. Formato nativo 16:9: il contenuto riempie lo schermo senza ritagli. Disponibile la versione white-label per installazioni con il marchio dell'integratore.

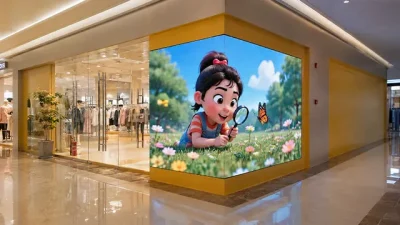

Negozi di lusso e flagship store di marchi prestigiosi
Elevato flusso pedonale, forte luce ambientale. Consigliato: P1.5625 a 1,000 nit. Il rivestimento superficiale mantiene un aspetto nero opaco di alta qualità quando spento, fondamentale per gli ambienti dei marchi di lusso. Angoli tagliati a CNC per vetrine a forma di L.

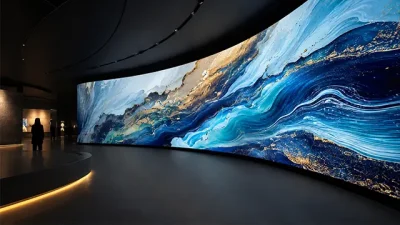

Musei e gallerie d'arte
Visione ravvicinata per l'esposizione di opere d'arte digitali e manufatti. Consigliato: P0.62 o P0.78 a 600 nit. La proprietà antiriflesso e la superficie nera uniforme della pellicola di rivestimento sono essenziali per la presentazione delle opere d'arte. Giunzione ad arco personalizzata per pareti curve delle gallerie.
Studi di produzione virtuale e XR
Volume LED per effetti visivi in camera. Consigliato: P1.25 a 1,000 nit. La frequenza di 7,680 Hz elimina gli artefatti di scansione della telecamera. La calibrazione del colore per modulo garantisce uno sfondo uniforme su tutta la superficie del volume, aspetto fondamentale quando la superficie LED funge da sfondo.
Inviaci le dimensioni della stanza, la distanza tra l'operatore e lo schermo e le condizioni di illuminazione ambientale (preferibilmente misurazioni in lux). I nostri ingegneri ti risponderanno con un consiglio su inclinazione e luminosità entro 24 ore, senza alcun costo né impegno. Invia le specifiche del tuo progetto →
COB Pro — 6 modelli, specifiche complete
Seleziona un pixel pitch qui sotto per visualizzare le specifiche dettagliate. Tutti i modelli condividono lo stesso fattore di forma del cabinet, l'accesso frontale per la manutenzione e il sistema di montaggio.
Modello: COB Pro P0.62 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 960×540 · Pixel Pitch: 0.62
Modello: COB Pro P0.78 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 768×432 · Pixel Pitch: 0.78
Modello: COB Pro P0.9375 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 640×360 · Pixel Pitch: 0.9375
Modello: COB Pro P1.25 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 480×270 · Pixel Pitch: 1.25
Modello: COB Pro P1.5625 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 384×216 · Pixel Pitch: 1.5625
Modello: COB Pro P1.875 · Dimensioni modulo: 150×168.75 · Risoluzione cabinet: 320×180 · Pixel Pitch: 1.875
Distanza di visualizzazione consigliata in base al passo dei pixel
| Modello | Passo pixel | Min. Distanza di visualizzazione | Distanza di osservazione ottimale | Applicazione tipica | Risoluzione relativa |
|---|---|---|---|---|---|
| Figura 1 | 间距 | 最小视距 | 最佳视距 | 典型应用 | |
| Figura 2 | 间距 | 最小视距 | 最佳视距 | 典型应用 |

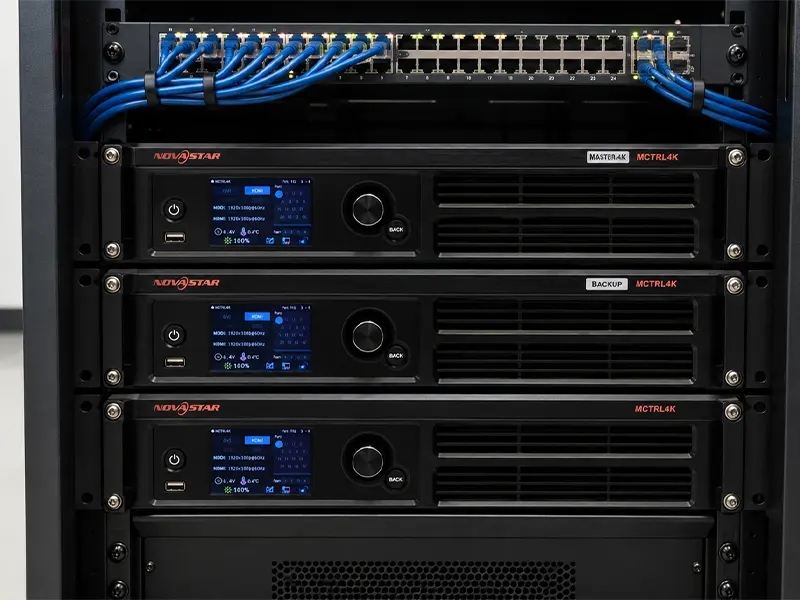

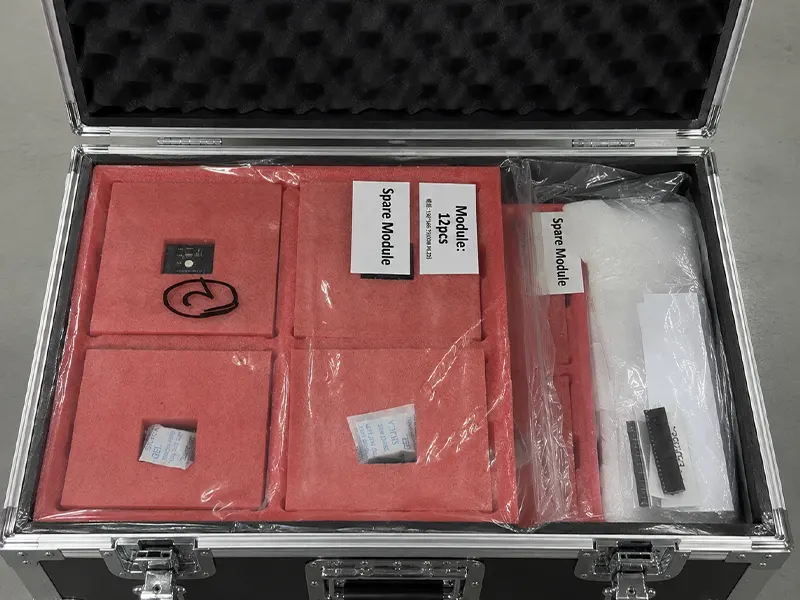

Cosa c'è nella scatola
Ogni ordine di COB Pro viene spedito preassemblato e precalibrato. Ecco cosa troverete sul pallet: niente di nascosto, niente di cui preoccuparsi in seguito.
COB Pro sul campo
Tre installazioni documentate che illustrano come gli integratori implementano COB Pro in ambienti esigenti e le decisioni ingegneristiche che hanno reso possibile la riuscita di ciascun progetto.

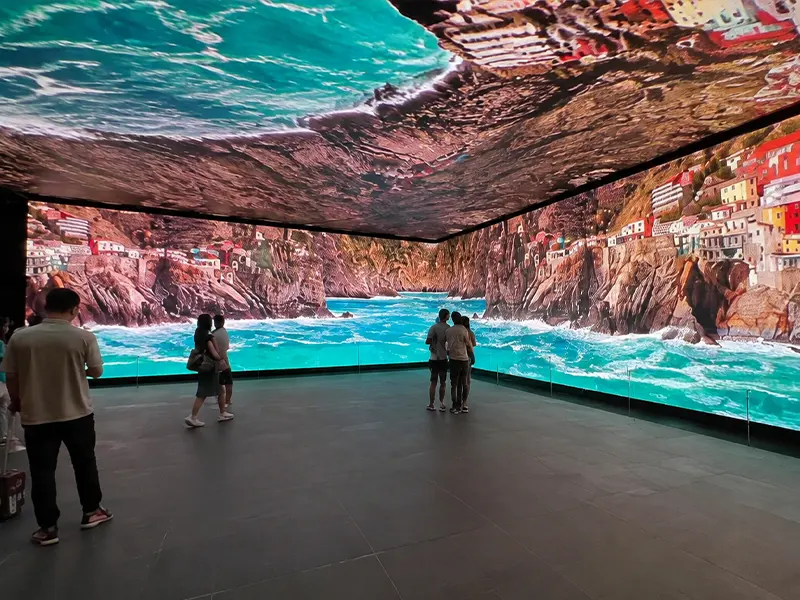

Showroom immersivo COB di 33 mq — Angoli senza soluzione di continuità a 90°
L'angolo interno di 90° implicava due colonne di pixel fisicamente nascoste in corrispondenza della giunzione, visibili come linee scure con l'allineamento standard del cabinet. Era necessaria una mappatura di offset a livello di pixel calibrata su ciascuna delle 20 schede di uscita Ethernet, oltre a un telaio di montaggio CNC personalizzato con regolazione di ±0.5 mm per asse all'intersezione del piano d'angolo.
Pannello COB Pro P0.9 con contrasto di 10,000:1. Configurazione personalizzata NovaStar H9 con compensazione dell'offset dei pixel. Telaio di montaggio in acciaio lavorato a CNC. La scheda hub 3-in-1 ha mantenuto il cablaggio interno gestibile su 33 mq. Tempistiche totali di quattro settimane dalla fabbrica alla calibrazione del display: oltre 40 milioni di pixel.
"Un angolo di 90° con un passo inferiore a 1 mm è una delle cose più difficili da realizzare correttamente nei LED a passo fine. Due colonne di pixel scompaiono fisicamente sul piano dell'angolo: un disallineamento anche di mezzo pixel è visibile da 1 metro. Abbiamo eseguito la calibrazione due volte prima di dare il via libera." — Kris Liang, co-fondatore

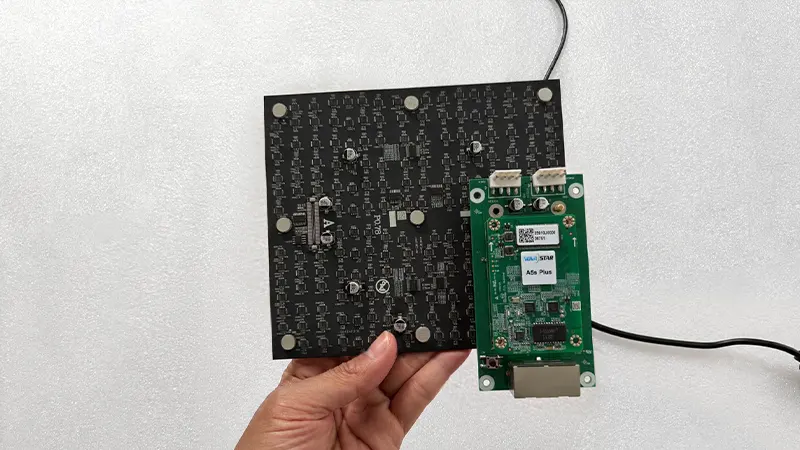

Scheda hub P0.78 personalizzata — Tempi di sviluppo e ricerca: 7 giorni
Progettazione di PCB personalizzata da zero con instradamento dei segnali non standard. Solo 7 giorni dalla definizione dei requisiti alla consegna e al collaudo della scheda. In caso di esito negativo della validazione elettrica, la tempistica del progetto del cliente non avrebbe avuto alcun margine di errore.
Il team di ricerca e sviluppo di 15 ingegneri di DOIT VISION ha progettato, realizzato, assemblato e testato la scheda hub su misura in 7 giorni lavorativi. Modulo COB Pro P0.78 con mappatura dei pixel personalizzata, erogato tramite un'unica scheda driver appositamente progettata. Ha superato tutte le validazioni elettriche e termiche al primo tentativo.
Questo caso dimostra cosa significhi in pratica "Progettato su misura per te, non un prodotto standard". Quando un cliente necessita di una personalizzazione a livello hardware in tempi ristretti, i 15 ingegneri interni di DOIT VISION possono passare da un semplice schizzo su un tovagliolo a un prototipo testato in una settimana, non come un favore speciale, ma come parte integrante delle normali capacità di ricerca e sviluppo.

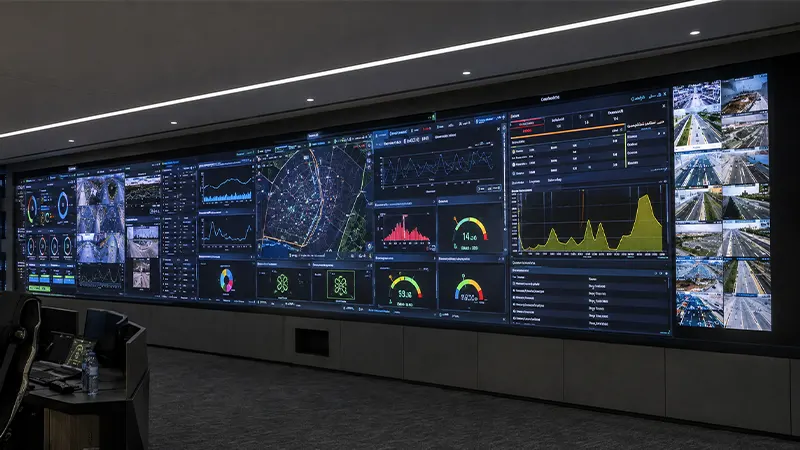

Parete attrezzata 16×4 — Centro di controllo servizi per Blue Rhine
La cavità a muro poco profonda di 180 mm ha escluso tutte le opzioni di accesso posteriore al mobile. Gli operatori siedono a 1.5-2.5 m dalla parete: il passo dei pixel doveva essere sufficientemente fine per garantire la leggibilità del testo a distanza ravvicinata. Illuminazione fluorescente a soffitto: l'abbagliamento e il riflesso sulla precedente parete DLP erano una lamentela documentata da parte degli operatori. Il cliente richiedeva un allineamento dei contenuti in formato 16:9 senza ritaglio.
COB Pro P0.9375 a 600 nit. Array di 16×4 cabinet (9.6×1.35 m, ~13 m²). L'accesso frontale per la manutenzione ha eliminato la necessità di spazio libero sul retro. Staffa posteriore personalizzata senza saldature, progettata per la cavità da 180 mm con microregolazione a 4 punti per ogni cabinet. La pellicola di rivestimento superficiale ha eliminato il problema del riflesso. La scheda hub 3 in 1 ha ridotto al minimo il cablaggio con soli 87 mm di spazio d'aria dietro i cabinet.
"Il vincolo di profondità di 180 mm è comune nelle sale di controllo retrofit: la tecnologia DLP di precedente generazione aveva requisiti di spazio diversi. COB Pro, con una profondità del cabinet di 33 mm e una staffa da 60 mm, lasciava 87 mm di spazio per il raffreddamento e la gestione dei cavi. L'accesso frontale ci ha permesso di non dover mai aprire il pannello posteriore, cosa che in una cavità di 180 mm sarebbe stata impossibile." — Kris Liang, co-fondatore
1234567
12345678
COB Pro: progettato, validato, in attesa della sua prima installazione sul campo.
111
2222
33333
Il vostro progetto rappresenta la prima implementazione di COB Pro?
Contatta direttamente Kris Liang per discutere dei dati di verifica e per avere accesso alla videochiamata dalla fabbrica.
Contatta Kris Liang su WhatsApp — Discutiamo di COB Pro →Risorse tecniche per la progettazione del sistema
Richiedete una qualsiasi di queste opzioni al nostro team di ingegneri: non è necessario compilare alcun modulo di registrazione né seguire una procedura di lead nurturing. Indicateci la risoluzione in pixel che state utilizzando e vi invieremo la revisione corrispondente.
Calcolatrice a parete COB Pro
Inserisci le dimensioni della tua parete per calcolare il numero di armadietti, la risoluzione totale e il fabbisogno energetico, il tutto istantaneamente e senza bisogno di registrazione.
I risultati sono stime basate sull'arrotondamento del numero di mobili. Contattate i nostri ingegneri per un conteggio preciso dei mobili e un calcolo del carico strutturale.
