Display LED creativi e personalizzati Modulo LED COB Beta COB Display
P1.25 — P1.86 · 3 modelli · Modulo 320×160 mm · Catodo comune
COB Beta è la soluzione giusta per il tuo progetto?
Una matrice decisionale rapida per aiutare integratori e consulenti AV a determinare quando COB Beta è la soluzione migliore e quando un'altra serie DOIT VISION potrebbe essere più adatta.
- ✓ Hai bisogno di resistenza e contrasto COB a un prezzo competitivo rispetto ai modelli SMD di alta gamma.
- ✓ Per i progetti di sostituzione è necessaria la compatibilità con moduli standard di settore da 320×160 mm.
- ✓ Il montaggio magnetico del solo modulo è ideale per la tua installazione: non è necessario alcun pannello posteriore per il mobile.
- ✓ L'efficienza energetica del catodo comune (~100 W/m² in media) è importante per il budget operativo.
- ✓ Desideri forme personalizzate: cubi, angoli a 90°, rivestimenti per pilastri tramite taglio a guscio posteriore CNC
- ✓ Il tuo progetto richiede cabinet con rapporto d'aspetto 4:3 (640×480 mm) per configurazioni multischermo
- ✗ Necessario formato nativo 16:9, più nitido di P1.25 → COB Pro
- ✗ Se hai bisogno di una luminosità superiore a 600 nit, puoi optare per COB Pro a 800/1,000 nit.
- ✗ Necessita di certificazione UL/ETL → COB Pro, Brick, Matrix, Square 1000 lo supportano
- ✗ Necessario frontale IP65 per applicazioni semi-esterne → Serie Block
- ✗ Ampia flotta a noleggio → Matrix 500 per tour
- ✗ Solo contenuti DOOH per esterni → la nostra gamma di LED per esterni
COB Beta — Panoramica fisica
Armadio in alluminio pressofuso 4:3 che ospita due moduli standard industriali da 320×160 mm. Accesso frontale per la manutenzione e architettura di alimentazione a catodo comune.
Vista frontale del cabinet LED COB Beta 4:3 in alluminio pressofuso.
Cabinet COB Beta - Vista frontale
Giunzione angolare del modulo a 90° — Scocca posteriore tagliata a CNC
Modulo da 320×160 mm — Interfaccia di montaggio magneticoTecnologia COB, modulo standard, prezzo SMD
La tecnologia COB Beta porta le prestazioni dei COB flip-chip nel formato di modulo LED per interni più diffuso. Se già installate display SMD per interni, il passaggio alla tecnologia COB Beta si traduce in una migliore qualità dell'immagine senza necessità di apprendimento.
COB Beta cambia le carte in tavola. Stesse dimensioni del modulo 320×160 mm dei pannelli SMD che già utilizzate. Stessa interfaccia di montaggio magnetico. Stessi sistemi di controllo Novastar o Colorlight. Stessa configurazione 4:3 del cabinet che i vostri installatori conoscono. Ma con la tecnologia flip-chip COB: rapporto di contrasto 10,000:1, superficie nera opaca perfettamente piatta quando spento, nessun riflesso dei singoli LED e maggiore resistenza agli urti rispetto a qualsiasi modulo SMD nella stessa fascia di prezzo.
L'architettura di alimentazione a catodo comune offre un ulteriore vantaggio: ogni canale di colore riceve la sua tensione ottimale in modo indipendente, riducendo il consumo energetico medio a circa 100 W/m², ovvero il 15-25% in meno rispetto a un COB ad anodo comune equivalente. Meno consumo significa meno calore, e meno calore significa maggiore durata dei LED e minore carico di condizionamento dell'aria negli impianti chiusi.
Per le installazioni standard a parete piana, COB Beta si monta nel classico armadio in alluminio pressofuso da 640×480×59 mm: due moduli per armadio, accesso frontale per la manutenzione, staffa a muro standard. Per progetti che richiedono soluzioni diverse, come un angolo di 90°, un display a colonna avvolgente o un cubo tridimensionale, i moduli possono essere rimossi dall'armadio e montati singolarmente utilizzando magneti posteriori e cavi a nastro. Il guscio posteriore del modulo può essere tagliato a CNC in fabbrica per ottenere giunzioni a 90° con spaziatura quasi nulla. Stesso prodotto, due modalità di installazione, un'unica garanzia.
A prima vista
- ✓ Pixel Pitch: P1.25 / P1.538 / P1.86
- ✓ Tecnologia:COB Flip-chip
- ✓ Moduli:320×160 mm · standard industriale
- ✓ Consiglio dei ministri:640×480×59 mm · 7.5 kg
- ✓ Potenza:Catodo comune · 100 W/m² in media
- ✓ Contrasto:10,000:1
- ✓ Ricaricare:3,840Hz
- ✓ Luminosità:600 lendini
- ✓ Installazione:Supporto magnetico per armadio o solo modulo
- ✓ Controllo:Novastar / Colorlight
- ✓ Certificazioni:CE, FCC, CB, RoHS
- ✓ Garanzia:2 anni
Dove si inserisce COB Beta nel tuo kit di strumenti
Tre livelli di tecnologia LED per interni: scegli quello più adatto al budget e alle specifiche del tuo progetto.
- ✓Costo unitario più basso
- ✓Ampia disponibilità
- ✓Modulo standard da 320×160 mm
- Contrasto: ~5,000:1
- Griglia di pixel visibile quando è spento
- Abbagliamento proveniente dai singoli moduli LED
- Sensibile agli urti · tasso di guasto più elevato
- ✓Qualità COB a un prezzo competitivo rispetto agli SMD
- ✓Stesso modulo da 320×160 mm — installazione a incasso
- ✓Contrasto 10,000:1 · superficie nera opaca
- ✓Catodo comune · ~100W/m²
- ✓Doppia modalità di installazione
- ✓Superficie COB resistente agli urti
- ✓Tonalità più fini: P0.62–P1.875
- ✓Formato nativo 16:9 · Mobile da 4 kg
- ✓3 livelli di luminosità (600/800/1000)
- ✓Taglio CNC dei bordi dei mobili
- ✓pellicola di rivestimento superficiale
- Costo più elevato al metro quadro
Fornisci suggerimenti sulla selezione, indica le serie alternative (catena interna) e concludi con una risposta da parte del tecnico entro 24 ore.
Cinque decisioni che rendono COB Beta l'aggiornamento intelligente da SMD
Scelte ingegneristiche che offrono agli integratori una migliore visualizzazione in ambienti interni senza modificarne il funzionamento.
Qualità dell'immagine COB senza il sovrapprezzo tipico dei COB
La tecnologia COB Beta offre i vantaggi visivi della tecnologia COB flip-chip (contrasto 10,000:1, superficie nera opaca perfettamente piatta, assenza di riflessi sui singoli LED e maggiore resistenza agli urti) a un prezzo competitivo con i display SMD per interni di alta gamma. Il formato modulare da 320×160 mm consente di riutilizzare la struttura di montaggio, il sistema di controllo e il flusso di lavoro di installazione dei progetti SMD esistenti. È possibile migliorare la qualità del display senza dover riprogettare completamente il budget del progetto.
Dimensioni del modulo conformi agli standard di settore: installazione semplice in impianti esistenti.
320×160 mm è la dimensione dei moduli più diffusa nel settore dei display LED per interni. Decine di migliaia di installazioni in tutto il mondo utilizzano questo formato. COB Beta adotta intenzionalmente questo standard: se il vostro cliente dispone già di una parete SMD con una struttura compatibile, i moduli COB Beta possono spesso sostituire direttamente i vecchi moduli SMD, con modifiche strutturali minime o nulle. Per le nuove installazioni, i vostri installatori lavoreranno con dimensioni dei moduli e schemi di montaggio che già conoscono. Nessuna nuova formazione, nessuna nuova staffa da tenere a magazzino.
Catodo comune: 100 W/m² in media, minore produzione di calore, maggiore durata.
La tecnologia COB Beta utilizza un design a catodo comune: i canali LED rossi, verdi e blu sono alimentati indipendentemente ai loro livelli di tensione ottimali. I LED rossi funzionano a circa 2.0-2.4 V, mentre quelli verdi e blu richiedono 3.0-3.4 V. Eliminando la dispersione di tensione che si verifica nei design ad anodo comune, il consumo energetico medio si riduce a circa 100 W/m², ovvero circa il 15-25% in meno rispetto a display COB equivalenti. Il risultato pratico: bollette elettriche più basse per l'utente finale, minore accumulo di calore all'interno del display e riduzione del carico di climatizzazione in sale di controllo o sale conferenze chiuse.
Mobile o solo modulo: stesso prodotto, due modalità di montaggio.
I moduli COB Beta possono essere installati in due configurazioni senza alcuna modifica hardware. Modalità cabinet: due moduli da 320×160 mm si inseriscono nel cabinet standard in alluminio pressofuso da 640×480×59 mm, pronti per il montaggio convenzionale a parete, a sospensione o su supporto da pavimento. Modalità solo modulo: rimuovere i moduli dal cabinet, montarli direttamente su un telaio in acciaio utilizzando i magneti posteriori e collegarli con cavi a nastro. Nessun guscio posteriore, nessun peso del cabinet: solo il modulo. Questa modalità è ideale per installazioni di forma personalizzata in cui la geometria standard del cabinet non consente di ottenere la forma desiderata.
Angoli a 90°, cubi, rivestimenti per pilastri: resi possibili dal taglio a guscio posteriore CNC
Quando i moduli devono incontrarsi ad angoli non piani, come un angolo di 90°, uno spigolo cubico o un avvolgimento cilindrico, il guscio posteriore in plastica di ciascun modulo viene lavorato a CNC in fabbrica per creare un giunto a mitra di precisione all'angolo richiesto. Il risultato è una giunzione praticamente senza spazi tra i moduli adiacenti, anche in corrispondenza di angoli acuti. Abbiamo realizzato cubi COB Beta per vetrine di negozi, pareti angolari a L per stand fieristici e rivestimenti a 360° per pilastri di hall di hotel, il tutto utilizzando moduli COB Beta standard con gusci posteriori tagliati in fabbrica e piastre di connessione personalizzate. Nessun codice SKU speciale per i moduli, nessun taglio in loco, nessuna incertezza.
Dove COB Beta ha senso
Sei ambienti commerciali interni in cui il formato standard 320×160 mm, la qualità dell'immagine COB e la flessibilità di installazione offrono il miglior ritorno sull'investimento.
Sale conferenze e spazi per riunioni aziendali
Sostituisci i vecchi proiettori o schermi LCD con un display COB senza soluzione di continuità. La distanza di visione ottimale è di 2-3 metri con P1.538 o P1.86. La superficie nera opaca a schermo spento conferisce un aspetto professionale, senza la griglia di punti LED visibili tipica dei pannelli SMD. Il catodo comune riduce al minimo il consumo energetico e la produzione di calore, un aspetto importante nelle sale riunioni chiuse dove il rumore generato dall'impianto di climatizzazione rappresenta un problema.

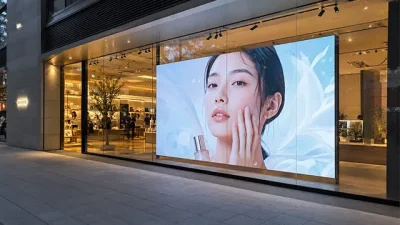

Negozi al dettaglio e vetrine di marchi
Display rivolti verso la vetrina, con visuale a 2-3 metri. La risoluzione P1.86 offre una resa sufficiente per immagini di prodotto e video del marchio a questa distanza. La superficie nera uniforme è essenziale nel settore della vendita al dettaglio: un display che, da spento, appaia come un pannello scuro di alta qualità, non come una griglia di LED di bassa qualità. Il montaggio magnetico del modulo semplifica l'installazione in vetrina, anche in presenza di spazio limitato in profondità.
Stand espositivi e allestimenti per fiere
Ambienti ad alto traffico con visuale ravvicinata (1-2 m). P1.25 offre la densità di pixel necessaria per i visitatori dello stand che si avvicinano molto al display. Il supporto magnetico, disponibile solo per i moduli, consente configurazioni creative dello stand: angoli a L, colonne autoportanti, moduli sospesi. Montaggio e installazione rapidi con strumenti standard.
Strutture per l'istruzione e la formazione
Aule magna, sale di formazione e spazi per eventi nel campus. Il valore P1.86 a una distanza di visione di 3-4 metri è adatto alle aule di dimensioni standard. La resistenza agli urti della tecnologia COB rappresenta un vantaggio pratico negli ambienti didattici, dove i display sono soggetti a contatti accidentali. L'efficienza del catodo comune è importante quando il display rimane acceso per 8-10 ore al giorno in più aule.
Luoghi di culto e auditorium
Schermi rivolti verso il palco per testi, versetti biblici e video, con una distanza di visione di oltre 4 metri. Il modello P1.86 è conveniente per le ampie superfici tipiche dei luoghi di culto. Il modulo cabinet da 640×480 mm può essere ampliato fino a raggiungere qualsiasi dimensione desiderata, con incrementi di 2 moduli. Il sistema di controllo standard Novastar/Colorlight si integra con l'infrastruttura AV esistente.

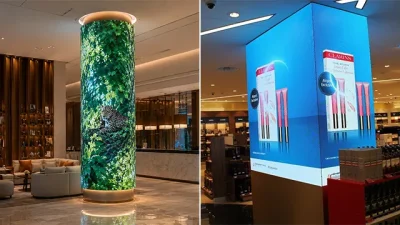

Forme personalizzate: cubi, rivestimenti per pilastri e angoli a 90°
Quando il progetto richiede qualcosa di più di una semplice parete piatta – un display a 360° per la hall, un apparecchio a cubo per la vendita al dettaglio, una parete video angolare a forma di L – la modalità modulare di COB Beta, con pannelli posteriori tagliati a CNC in fabbrica, consente di realizzare queste geometrie a una frazione del costo di armadi su misura. Disegni strutturali e piastre di connessione personalizzate inclusi per ogni progetto.
Inviaci le dimensioni della stanza, la distanza tra l'operatore e lo schermo e le condizioni di illuminazione ambientale (preferibilmente misurazioni in lux). I nostri ingegneri ti risponderanno con un consiglio su inclinazione e luminosità entro 24 ore, senza alcun costo né impegno. Invia le specifiche del tuo progetto →
COB Beta — 3 modelli, specifiche complete
Seleziona un pixel pitch per visualizzare le specifiche dettagliate. Tutti i modelli condividono lo stesso modulo da 320×160 mm, il cabinet da 640×480×59 mm e il design ad accesso frontale.
Modello: COB Beta P1.25 · Dimensioni modulo: 320×160 · Risoluzione cabinet: 512×384 · Pixel Pitch: 1.25
Modello: COB Beta P1.538 · Dimensioni modulo: 320×160 · Risoluzione cabinet: 416×312 · Pixel Pitch: 1.538
Modello: COB Beta P1.86 · Dimensioni modulo: 320×160 · Risoluzione cabinet: 344×258 · Pixel Pitch: 1.86
Distanza di visualizzazione consigliata in base al passo dei pixel
| Modello | Passo pixel | Min. Distanza di visualizzazione | Distanza di osservazione ottimale | Applicazione tipica | Risoluzione relativa |
|---|---|---|---|---|---|
| Figura 1 | 间距 | 最小视距 | 最佳视距 | 典型应用 | |
| Figura 2 | 间距 | 最小视距 | 最佳视距 | 典型应用 |
Cosa contiene la spedizione beta COB?
Tutto il necessario per l'installazione e il funzionamento. Moduli di ricambio e documentazione tecnica inclusi di serie.
COB Beta P1.538 — Display da pavimento + verticale, Malesia
Un progetto a doppia superficie di 53.76 m² in cui il montaggio magnetico dei moduli e la superficie COB a prova di contatto di COB Beta hanno offerto risultati che i cabinet SMD standard non potevano garantire.
P1.538 COB Beta — Display da pavimento + parete LED verticale
I moduli LED SMD standard utilizzano singoli LED con una superficie delicata: si deteriorano rapidamente al contatto e possono rompersi sotto il calpestio. Un display da pavimento doveva essere robusto. Inoltre, lo schermo da pavimento doveva essere installato a filo all'interno di una struttura in acciaio personalizzata, senza profondità del mobile, escludendo quindi un'installazione standard con mobile. La parete verticale doveva anche essere suddivisa in segmenti accessibili con una struttura portante minima visibile tra di essi. Il cliente richiedeva inoltre superfici sicure al tatto per entrambi i display.
Per entrambe le superfici è stata realizzata una struttura in acciaio saldato su misura: un vassoio a pavimento piatto e una struttura a parete verticale, con punti di fissaggio magnetici filettati allineati alla griglia dei moduli COB Beta. I moduli P1.538 (320×160 mm) sono stati quindi fissati magneticamente a entrambe le superfici: una griglia di 30×20 moduli a pavimento (600 moduli, 9.6 m×3.2 m) e una griglia di 30×15 moduli a parete (450 moduli, 9.6 m×2.4 m). Totale: 1,050 moduli COB Beta P1.538. I cavi a nastro e gli alimentatori sono stati instradati sotto la struttura a pavimento e dietro la struttura a parete. Il sistema di controllo Novastar è distribuito su entrambe le superfici come un'unica tela. La superficie COB ha ricevuto un'ulteriore pellicola protettiva trasparente sui moduli a pavimento per una maggiore resistenza ai graffi durante gli eventi ad alto traffico.
L'installazione è stata operativa ininterrottamente durante diverse edizioni della mostra sin dalla sua messa in funzione. La superficie COB del display a pavimento non presenta segni di usura visibili, né pixel morti né delaminazione, nonostante l'intenso calpestio. Il rapporto di contrasto di 10,000:1 del COB Beta mantiene neri profondi su entrambe le superfici, aspetto fondamentale per le visualizzazioni geografiche a tema scuro utilizzate nella mostra. Il montaggio magnetico dei moduli si è rivelato pratico: un singolo modulo può essere sostituito frontalmente in meno di 30 secondi, se necessario, senza interferire con i moduli adiacenti. Il direttore tecnico del cliente ha osservato che un display a pavimento basato su tecnologia SMD presso un'altra sede (di un produttore diverso) ha richiesto oltre 15 sostituzioni di moduli nel primo anno a causa di danni fisici, mentre l'installazione COB Beta non ne ha richiesto alcuna.
COB Beta P1.538 — Display da pavimento + verticale, Malesia
Un progetto a doppia superficie di 53.76 m² in cui il montaggio magnetico dei moduli e la superficie COB a prova di contatto di COB Beta hanno offerto risultati che i cabinet SMD standard non potevano garantire.
COB Beta: progettato, validato, in attesa della prima installazione sul campo.
Un centro espositivo tecnologico malese necessitava di un display interattivo in stile "tavolo di sabbia", che combinasse una superficie LED montata a pavimento con una parete di visualizzazione verticale abbinata. Lo schermo a pavimento sarebbe stato utilizzato per la visualizzazione geografica interattiva e avrebbe potuto essere toccato o calpestato dai visitatori. Lo schermo verticale avrebbe visualizzato dati contestuali sincronizzati con i contenuti del display a pavimento.
Schermo a pavimento: 9.6 m × 3.2 m = 30.72 m². Schermo verticale: 9.6 m × 2.4 m = 23.04 m². Area di visualizzazione totale: circa 53.76 m².
I moduli LED SMD standard utilizzano singoli LED con una superficie delicata: si deteriorano rapidamente al contatto e possono rompersi sotto il calpestio. Un display da pavimento doveva essere robusto. Inoltre, lo schermo da pavimento doveva essere installato a filo all'interno di una struttura in acciaio personalizzata, senza profondità del mobile, escludendo quindi un'installazione standard con mobile. La parete verticale doveva anche essere suddivisa in segmenti accessibili con una struttura portante minima visibile tra di essi. Il cliente richiedeva inoltre superfici sicure al tatto per entrambi i display.
La tecnologia COB Beta è stata scelta per tre motivi: (1) L'incapsulamento COB crea una superficie uniforme e dura che resiste al tocco e al contatto diretto, aspetto fondamentale per un display da pavimento esposto al calpestio. I singoli LED sono sigillati sotto uno strato continuo di resina. (2) Il modulo da 320×160 mm è il formato standard del settore e i moduli si fissano tramite magneti posteriori direttamente su un telaio in acciaio piatto, senza bisogno di un pannello posteriore. Ciò ha consentito il montaggio a filo pavimento all'interno della struttura in acciaio preesistente. (3) Il design a catodo comune con una potenza media di circa 100 W/m² ha mantenuto la dissipazione del calore gestibile per l'installazione a pavimento in ambiente chiuso, dove il flusso d'aria è limitato.
Per entrambe le superfici è stata realizzata una struttura in acciaio saldato su misura: un vassoio a pavimento piatto e una struttura a parete verticale, con punti di fissaggio magnetici filettati allineati alla griglia dei moduli COB Beta. I moduli P1.538 (320×160 mm) sono stati quindi fissati magneticamente a entrambe le superfici: una griglia di 30×20 moduli a pavimento (600 moduli, 9.6 m×3.2 m) e una griglia di 30×15 moduli a parete (450 moduli, 9.6 m×2.4 m). Totale: 1,050 moduli COB Beta P1.538. I cavi a nastro e gli alimentatori sono stati instradati sotto la struttura a pavimento e dietro la struttura a parete. Il sistema di controllo Novastar è distribuito su entrambe le superfici come un'unica tela. La superficie COB ha ricevuto un'ulteriore pellicola protettiva trasparente sui moduli a pavimento per una maggiore resistenza ai graffi durante gli eventi ad alto traffico.
L'installazione è stata operativa ininterrottamente durante diverse edizioni della mostra sin dalla sua messa in funzione. La superficie COB del display a pavimento non presenta segni di usura visibili, né pixel morti né delaminazione, nonostante l'intenso calpestio. Il rapporto di contrasto di 10,000:1 del COB Beta mantiene neri profondi su entrambe le superfici, aspetto fondamentale per le visualizzazioni geografiche a tema scuro utilizzate nella mostra. Il montaggio magnetico dei moduli si è rivelato pratico: un singolo modulo può essere sostituito frontalmente in meno di 30 secondi, se necessario, senza interferire con i moduli adiacenti. Il direttore tecnico del cliente ha osservato che un display a pavimento basato su tecnologia SMD presso un'altra sede (di un produttore diverso) ha richiesto oltre 15 sostituzioni di moduli nel primo anno a causa di danni fisici, mentre l'installazione COB Beta non ne ha richiesto alcuna.
Il vostro progetto rappresenta la prima implementazione della versione beta di COB?
Contatta direttamente Kris Liang per discutere dei dati di verifica e per avere accesso alla videochiamata dalla fabbrica.
Contatta Kris Liang su WhatsApp — Discuti la versione beta di COB →Risorse tecniche per la progettazione del sistema
Richiedete una qualsiasi di queste opzioni al nostro team di ingegneri: non è necessario alcun modulo di registrazione né alcuna procedura di lead nurturing. Indicateci la vostra spaziatura in pixel e vi invieremo la revisione corrispondente.
Calcolatrice a parete COB Beta
Inserisci le dimensioni della tua parete per calcolare il numero di armadietti, la risoluzione totale e il fabbisogno energetico, il tutto istantaneamente e senza bisogno di registrazione.
I risultati sono stime basate sull'arrotondamento del numero di mobili. Contattate i nostri ingegneri per un conteggio preciso dei mobili e un calcolo del carico strutturale.
