Display LED creativi e personalizzati Display LED per interni serie Brick
P1.56 — P3.91 · 6 modelli · 43.7 mm · 19 kg · Servizio anteriore
Chi dovrebbe scegliere il mattone?
Il mattone è adatto per pareti interne con una griglia di 500 mm. Se la colonna di sinistra corrisponde, continua. Se la colonna di destra corrisponde, esci da questa pagina.
- ✓ Geometria curva o a 90° — kit concavi/convessi, rotazione del mobile, giunzioni angolari su un disegno
- ✓ calza di scorta da 500 mm — un modulo SKU 250×250 per passo, due dimensioni di armadio
- ✓ Pareti adibite a negozi e hall — Visualizzazione a 2 m+, servizio frontale, GOB opzionale ad altezza mano
- ✓ Immagine della chiesa scattata a distanza dai banchi. — P2.5 o P3.91, non tono fine
- ✓ Integratori che gestiscono più siti — stesso modulo nel furgone, non quattro formati di armadietti
- ✗ Ho bisogno di quattro dimensioni di armadietti — Serie Go Block (500/750/1000 × 250 e 1000 × 500, 9.8 kg)
- ✗ A meno di 2 metri di distanza, operativo 24 ore su 24, 7 giorni su 7. — vai a Fine Pitch / COB Pro
- ✗ Sala riunioni pronta all'uso — scegli la TV LED All-in-One
- ✗ Esterno / DOOH — scegli il LED per esterni (quadrato), non il mattone IP31
- ✗ Noleggio turistico — vai a Matrix 500
- ✗ Marchio UL pronto per la spedizione richiesto dall'autorità competente — specificare COB Pro o Matrix 500. Il mattone non viene venduto con certificazione UL; ci occupiamo della certificazione NRTL per ogni configurazione, in genere in 8-10 settimane.

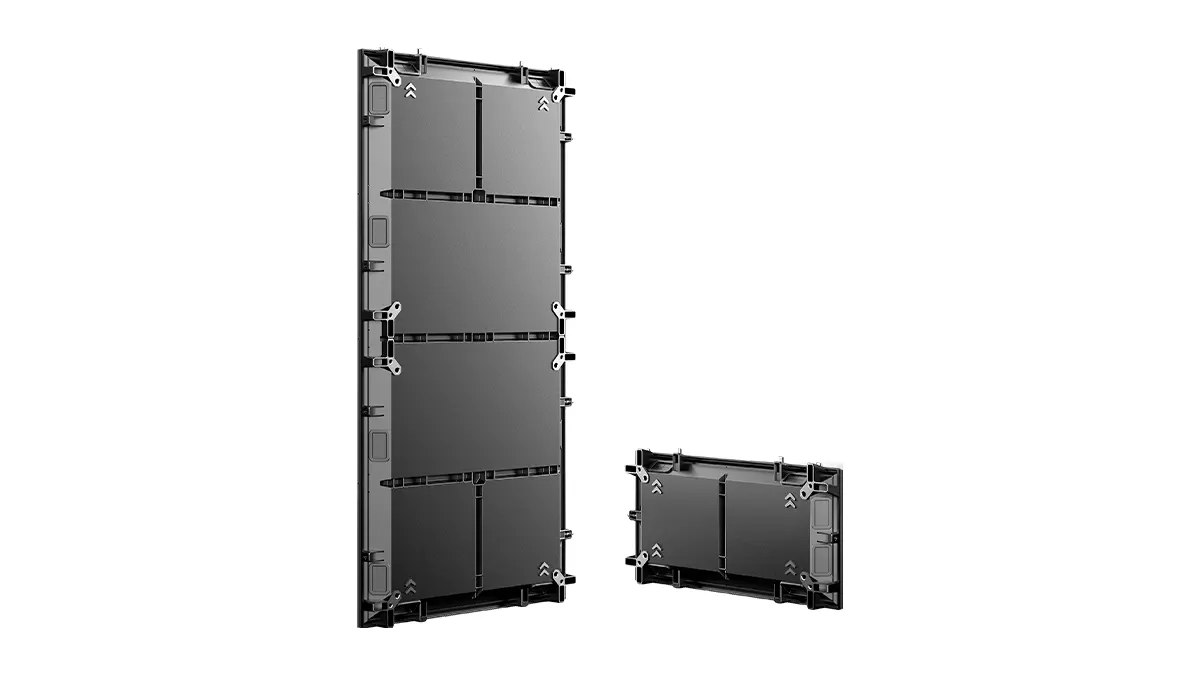

Mattone - Panoramica fisica
Armadi in alluminio da 500 mm, profondità 43.7 mm, peso 19 kg. Moduli frontali 250×250. La ferramenta per curve e angoli a 90° è un elemento ordinabile a parte, non un optional.

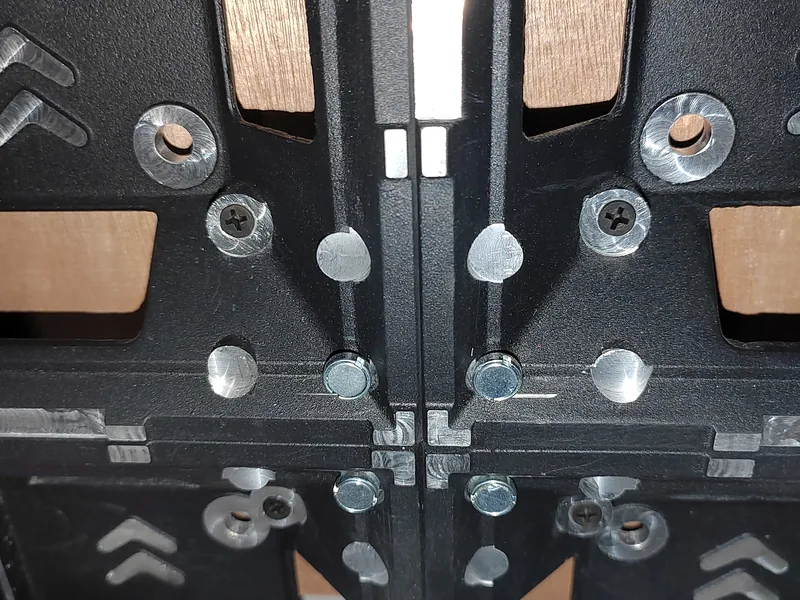

Servizio Frontale — Moduli 250×250

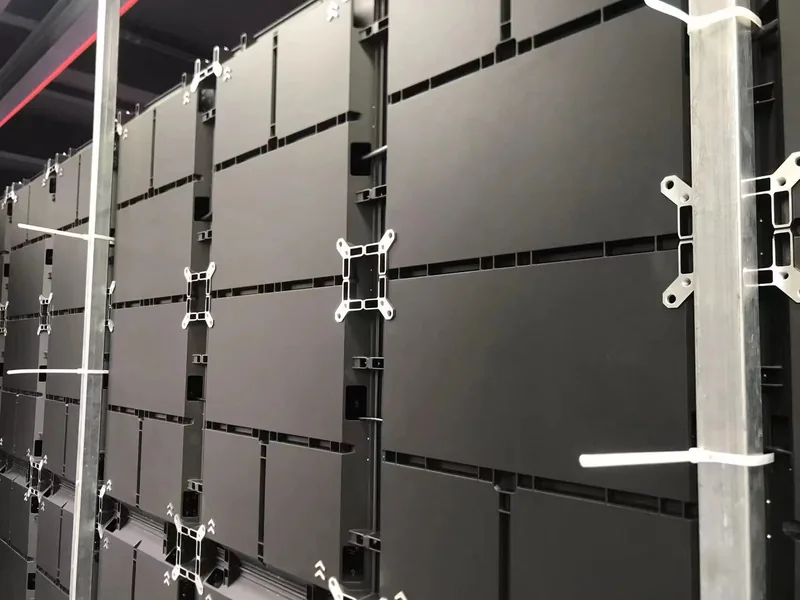

Vista posteriore — Mobile e modulo

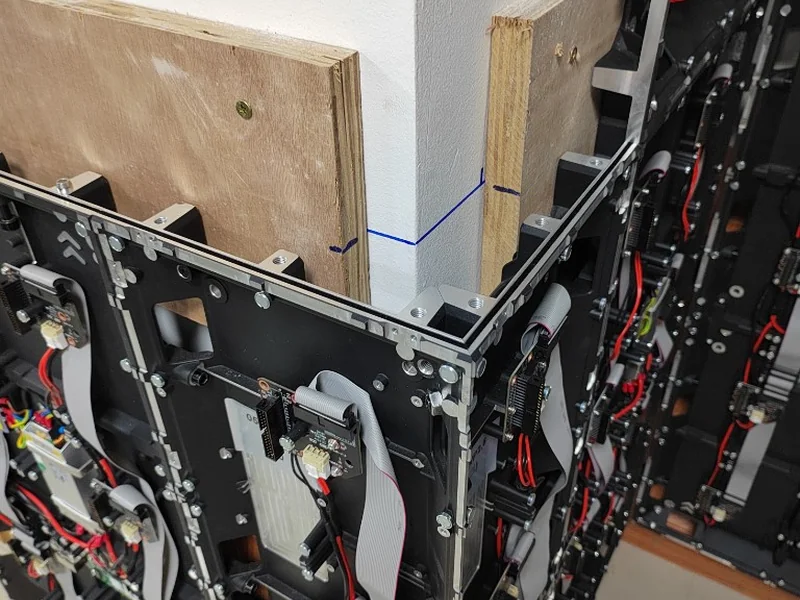

Assemblaggio ad angolo di 90°Un armadio per interni da 500 mm, non un pannello a passo fine.
Brick esiste per permetterti di immagazzinare un modulo, appendere mobili di due altezze diverse e comunque realizzare lavori curvi e ad angolo retto senza dover interrompere le serie.
Brick è un sistema SMD per interni, installato su una griglia da 500 mm . Sono disponibili due formati di armadio: 500×250×43.7 mm e 500×1000×43.7 mm . Ogni passo utilizza lo stesso modulo da 250×250 mm . Non è necessario tenere in magazzino quattro formati di armadio diversi.
È più spesso e più pesante di Block. 43.7 mm / 19 kg contro i 33 mm / 9.8 kg di Block . Non è una specifica che ignoriamo. L'alluminio extra è ciò che permette di sostenere una superficie 500×1000, un kit curvo e una rotazione di 90° senza che il mobile si comporti come una lastra. Se il sollevamento da parte di due persone deve rimanere intorno ai 10 kg, Block è la scelta giusta.
GOB è opzionale. Il servizio frontale è standard. Il controllo è Novastar o Colorlight . Grado di protezione per interni: IP31 / IP31 . Frequenza di aggiornamento 3840 / 7680 Hz , scala di grigi 14 bit , contrasto 5000:1 , angolo di visione 160° . Potenza media 140 W/m² , massima 420 W/m² , 100–240 V CA. Garanzia 2 anni.
Prodotto a Shenzhen dal 2013. 15 ingegneri interni . Spedito in oltre 55 paesi . Inviaci le dimensioni (larghezza × altezza); riceverai un elenco dei mobili e i prezzi EXW entro 24 ore. Su questa pagina non è presente un listino prezzi al metro quadro per le sale cinematografiche.
A prima vista
- ✓ Pixel Pitch:P1.56 – P3.91 (6 modelli)
- ✓ Tecnologia:SMD per interni · GOB opzionale
- ✓ Armadietti:500×250×43.7 / 500×1000×43.7 mm
- ✓ Peso:19 kg (alluminio)
- ✓ Moduli:250 × 250 mm
- ✓ Contrasto:5000:1
- ✓ Ricaricare:3840 / 7680 Hz
- ✓ in scala di grigi:14-bit
- ✓ Angolo:160°
- ✓ Potenza:140 W/m² di media / 420 W/m² di massimo
- ✓ IP:IP31 / IP31
- ✓ Controllo:Novastar / Colorlight
- ✓ Certificazioni:CE, FCC, CB, RoHS
- ✓ Garanzia:2 anni
Fornisci suggerimenti sulla selezione, indica le serie alternative (catena interna) e concludi con una risposta da parte del tecnico entro 24 ore.
Sei decisioni che rendono il mattone uno strumento strutturale
Non si tratta di un elenco di slogan. Questi sono i compromessi che effettivamente si prendono in considerazione.
Un modulo, due altezze del mobile — Inventario da 500 mm
Ogni postazione Brick utilizza un modulo da 250×250 mm. I mobili sono da 500×250 e 500×1000 mm. Questa è tutta la questione delle dimensioni. Si tiene a magazzino un solo SKU di modulo per postazione. Le piastrelle miste da 750 mm o 1000×500 mm sono di competenza di Block, non di Brick. La griglia da 500 mm è il motivo per cui il caos tipico degli appartamenti in affitto non si ripresenta su una parete interna fissa dopo cinque anni.
19 kg è reale: quasi il doppio dell'isolato, di proposito.
I mobili Brick pesano 19 kg con una profondità di 43.7 mm. Il modello Block pesa 9.8 kg con una profondità di 33 mm. Non nasconderemo la massa dietro la dicitura "costruzione robusta". L'alluminio aggiuntivo è necessario per una superficie frontale di 500×1000 mm, kit di curvatura e rotazione di 90° senza flessione. Pianificate il sollevamento con due persone e verificate la struttura della parete. Se la regola del cantiere prevede un mobile di circa 10 kg, la serie Brick non è adatta.
GOB è un'opzione d'ordine, non un cappotto predefinito
Il pannello incollato è disponibile su Brick. Specificatelo quando la parete si trova all'altezza della mano, ad esempio nei banconi dei negozi, sui bordi delle hall o nelle navate delle chiese. Evitatelo invece per le pareti alte delle hall, dietro la fila di scrivanie. Il pannello incollato non modifica l'inclinazione, le dimensioni dei mobili o il ricambio 250×250. Si tratta di un rivestimento e di una resistenza agli urti, non di un nuovo prodotto.
Kit per curve e rotazione di 90°: sul disegno, non in cantiere.
I mobili in mattoni richiedono kit di collegamento curvi per raggi concavi o convessi e ruotano di 90° in modo che un 500×250 possa essere utilizzato come 250×500 per colonne verticali. Gli angoli interni o esterni rigidi sono elementi assemblati in fabbrica. Non si tratta di una piegatura in loco con una pistola termica. Inviare raggio, angolo di apertura/chiusura e numero di angoli con larghezza × altezza.
I moduli si estraggono dalla parte frontale, senza bisogno di corridoio posteriore.
Brick è un sistema di servizio frontale. Un attrezzo magnetico estrae il modulo 250×250 dal lato del pubblico. Negli Stati Uniti, le pareti per allestimenti spesso poggiano su una cavità preesistente senza passerella. In questo settore esistono ancora pareti interne con servizio posteriore: non date per scontato che lo siano. Se l'architetto ha già previsto un passaggio posteriore, Brick è comunque una soluzione valida; il servizio frontale è la norma, non una limitazione.
L'inserimento nell'elenco NRTL rappresenta un percorso di progetto, non un badge presente in questa pagina.
Brick viene fornito con certificazioni CE, FCC, CB e RoHS. Non stampiamo le certificazioni UL o ETL su questa serie. Se l'autorità competente richiede una marcatura UL pronta per la spedizione sulla parete LED, specificare COB Pro o Matrix 500. Per Brick inviamo la configurazione definitiva a un laboratorio di test accreditato (NRTL). I tempi di inserimento in catalogo sono in genere di 8-10 settimane dopo la definizione del layout del cabinet.
Dove una parete interna di 500 mm si rivela utile
Si tratta di tipologie di lavoro, non di nomi di progetti inventati. L'intonazione segue la distanza di visualizzazione, non il numero più alto del catalogo.
Vetrine e pareti dedicate ai marchi
Distanza di visualizzazione 2-4 m. P1.89 o P2.5 a 800-1000 nit per gli SKU più luminosi. I ritorni delle vetrine curve o a 90° sono compito di Brick. Aggiungere GOB se i clienti possono raggiungere la parte frontale.
Lobby aziendali
Linee visive della reception, non delle console degli operatori. P1.56–P2.5 a seconda della distanza dalla prima fila. Il servizio frontale è importante quando la parete poggia su una struttura di falegnameria finita senza accesso posteriore.
Santuario della chiesa IMAG
La distanza tra le panche è solitamente P2.5 o P3.91, non P1.56. I testi e le immagini non necessitano dell'intonazione della sala di controllo. GOB opzionale sulle pareti a livello della navata. Consultare la guida ai LED per le chiese.
Sale conferenze a 2 m+
Se le postazioni di lavoro sono a meno di 2 metri di distanza per tutta la giornata, utilizzare Fine Pitch. Se la sala riunioni ha una lunghezza compresa tra 4 e 8 metri, Brick P1.89 o P2.5 sono sufficienti. Per un singolo display plug-in senza calcoli complessi relativi al cabinet, utilizzare All-in-One.
Hall di hotel e strutture ricettive
Colonne da 500 mm e angoli a 90° attorno alle scrivanie. I mobili da 19 kg necessitano di una parete vera e propria o di una struttura in acciaio. Il servizio frontale mantiene chiusi gli arredi su misura rivolti verso gli ospiti dopo la consegna.
Reception della sede centrale
Anello del marchio raggiungibile a piedi. P1.56 se gli ospiti si trovano vicini; P2.5 se il muro si trova di fronte a un vuoto di due piani. I muri di benvenuto curvi sono un disegno di mattoni, non un puzzle di blocchi di quattro dimensioni.
Inviaci le dimensioni della stanza, la distanza tra l'operatore e lo schermo e le condizioni di illuminazione ambientale (preferibilmente misurazioni in lux). I nostri ingegneri ti risponderanno con un consiglio su inclinazione e luminosità entro 24 ore, senza alcun costo né impegno. Invia le specifiche del tuo progetto →
Serie Brick — 6 modelli, specifiche complete
Armadio, modulo, IP, alimentazione e controllo condivisi. Passo, densità, luminosità e scansione variano a seconda del codice prodotto.
Modello: Brick P1.56 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 320×160 / 320×640 · Pixel Pitch: 1.56
Modello: Brick P1.89 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 200×100 / 200×400 · Pixel Pitch: 1.89
Modello: Brick P2.5 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 200×100 / 200×400 · Pixel Pitch: 2.5
Modello: Brick P2.604 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 192×96 / 192×384 · Pixel Pitch: 2.604
Modello: Brick P2.976 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 168×84 / 168×336 · Pixel Pitch: 2.976
Modello: Brick P2.976 · Dimensioni modulo: 250×250 · Risoluzione cabinet: 168×84 / 168×336 · Pixel Pitch: 2.976
Distanza di visualizzazione consigliata in base al passo dei pixel
| Modello | Passo pixel | Min. Distanza di visualizzazione | Distanza di osservazione ottimale | Applicazione tipica | Risoluzione relativa |
|---|---|---|---|---|---|
| Figura 1 | 间距 | 最小视距 | 最佳视距 | 典型应用 | |
| Figura 2 | 间距 | 最小视距 | 最佳视距 | 典型应用 |

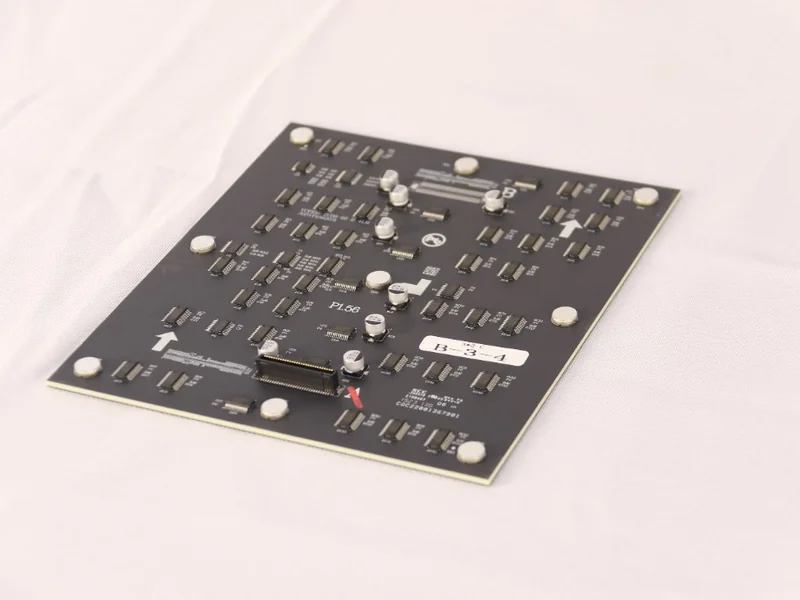

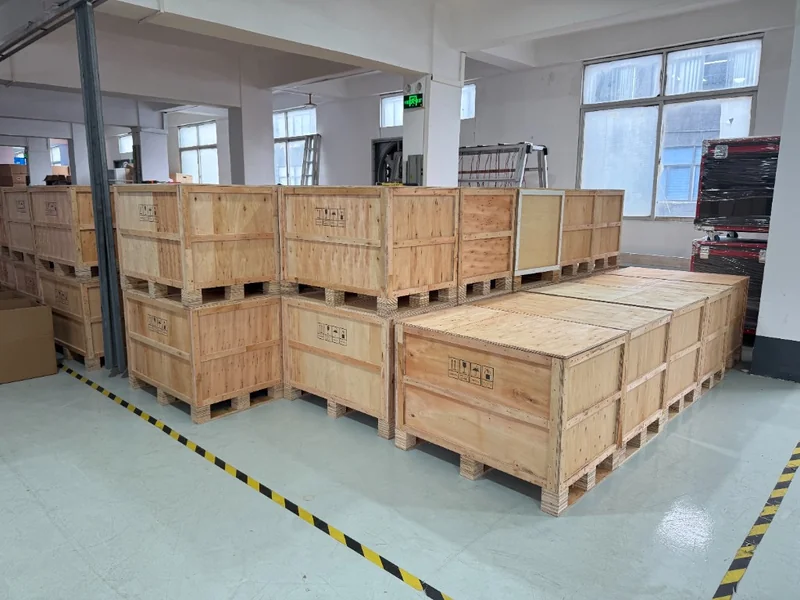

Cosa c'è nella scatola
Ciò che lascia Shenzhen sul pallet. I kit curvi e la ferramenta a 90° vengono spediti quando vengono ordinati, non come cassa a sorpresa.
Il tuo progetto potrebbe essere quello giusto
Non abbiamo pubblicato un caso di studio su un impianto in mattoni. Non rinomineremo un'installazione a blocchi come un impianto in mattoni. La stessa fabbrica di Shenzhen e gli stessi 15 ingegneri realizzeranno anche il vostro.
Mattone: progettato, validato, in attesa della sua prima installazione sul campo.
La parete della reception a tre ante di Shenzhen è un'installazione Block P1.953. Non è Brick. Presentarla come un caso Brick sarebbe una menzogna che potete verificare con un clic. Non lo faremo.
DOIT VISION produce armadi LED a Shenzhen dal 2013. 15 ingegneri interni. Un team di 60 persone. Spedizioni in oltre 55 paesi. Il modulo è SMD per interni sul sistema da 500 mm descritto in questa pagina — CE, FCC, CB, RoHS. Non è un blocco a noleggio, non è per esterni, non è un SKU a magazzino certificato UL.
Curva, 90°, negozio, hall o santuario: invia larghezza × altezza. Se approvi una scheda di progetto dopo la consegna, la registriamo come un caso reale: tipo di cliente, presentazione, numero di mobili, cosa è andato storto, cosa abbiamo modificato. Fino ad allora questa scheda rimane vuota di città fittizie.
Il tuo progetto rappresenta la prima implementazione su Brick?
Contatta direttamente Kris Liang per discutere dei dati di verifica e per avere accesso alla videochiamata dalla fabbrica.
Contatta Kris Liang su WhatsApp — Discutiamo di Brick →Risorse tecniche per la progettazione del sistema
Invia un'e-mail al team di ingegneri. Non è necessario compilare un modulo. Indica l'inclinazione e l'altezza del mobile che stai progettando.
Calcolatore per muri di mattoni
Inserisci le dimensioni della tua parete per calcolare il numero di armadietti, la risoluzione totale e il fabbisogno energetico, il tutto istantaneamente e senza bisogno di registrazione.
I risultati sono stime basate sull'arrotondamento del numero di mobili. Contattate i nostri ingegneri per un conteggio preciso dei mobili e un calcolo del carico strutturale.
