P1.25 — P3.91 · 7 modelli · 4 dimensioni di armadietti · Servizio frontale
Lo strumento di dimensionamento per pareti interne che non sono perfettamente rettangolari. Quattro armadietti standard: 500×250, 750×250, 1000×250 e 1000×500 mm, tutti con uno spessore di 33 mm e un peso di 9.8 kg. Possibilità di combinare diverse larghezze sulla stessa parete. Nessuna estrusione personalizzata per adattarsi ad aperture irregolari.
Le copie dei certificati sono disponibili su richiesta insieme all'ordine di acquisto.
Guida alla decisione
Chi dovrebbe scegliere il blocco?
Il blocco è lo strumento per le dimensioni. Se il problema è l'apertura nel muro, e non la tecnologia dei pixel, inizia da qui. Se la colonna di sinistra è il tuo lavoro, continua. Se la colonna di destra è il tuo lavoro, lascia questa pagina.
Block è la scelta giusta per
✓Aperture imbarazzanti — combinare mobili da 500 / 750 / 1000 mm in modo che la parete raggiunga la dimensione desiderata senza bisogno di un mobile su misura
✓Chiese e sale — Da P2.5 a P3.91 alla tipica distanza di seduta, servizio al banco su una parete sigillata
✓Atri e reception — Da P1.56 a P1.95, profondità 33 mm, 9.8 kg per mobile
✓Vendita al dettaglio e istruzione — Facciata GOB, IP31 per interni, vista panoramica
✓angoli di 90° o pareti a doppia faccia — ruotare il mobile; lato doppio opzionale; mobili standard, non moduli angolari
✓Pareti commerciali a filo muro — servizio anteriore, corridoio posteriore senza interasse di 600 mm
Considera altri prodotti per
✗Sale di controllo sotto i 2 m o attive 24 ore su 24, 7 giorni su 7 — Fine Pitch / COB Pro
✗Stanze 16:9 pronte all'uso — TV LED All-in-One
✗unità singole portatili — Poster a LED
✗Curva da 500 mm + struttura più pesante — Serie Brick
✗Avvolgimento della colonna — Serie flessibile
✗Noleggio tour — Matrix 500
✗All'aperto — Quadrato 1000
Galleria del prodotto
Blocco — Panoramica fisica

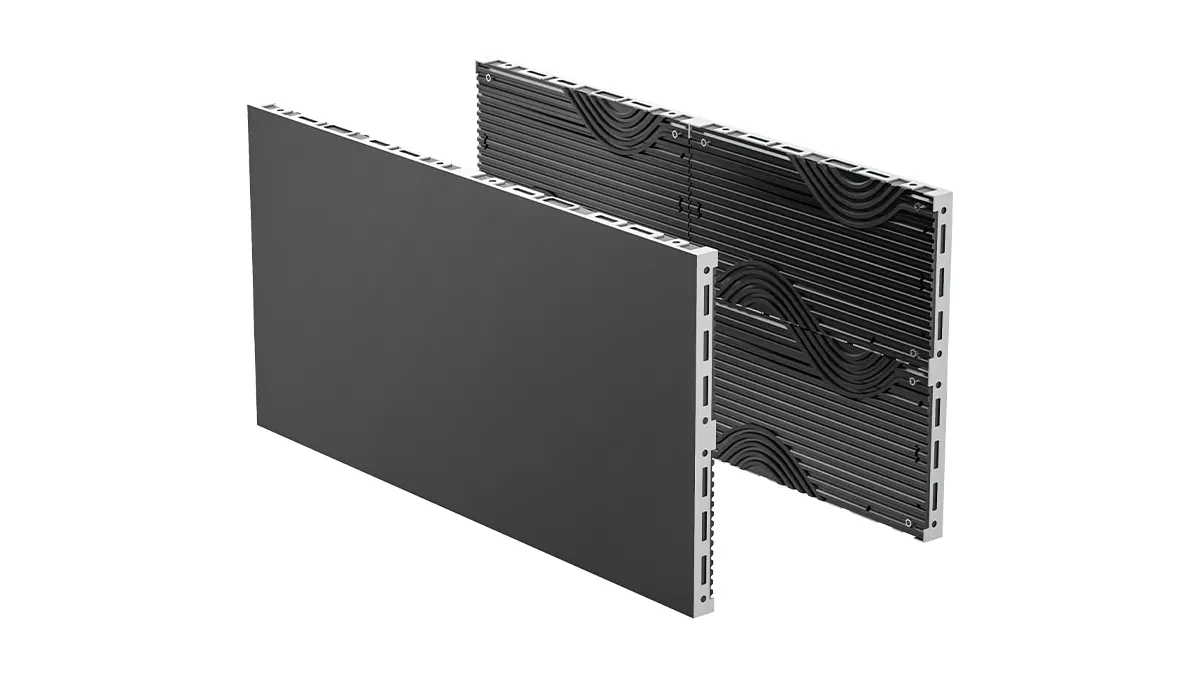

Armadi in alluminio pressofuso, profondità 33 mm, peso 9.8 kg. Hub senza cavi sul retro. Stesso modulo GOB da 250×250 mm per tutte e quattro le dimensioni.
Frontale per armadio LED da interno della serie Block con moduli SMD GOB illuminati
Posteriore — Mozzo e porte
Quattro dimensioni di mobiletto — Profondità 33 mm
Panoramica
Uno strumento di misurazione, non una storia di presentazione.
La maggior parte delle pareti interne non supera la prova del metro a nastro prima ancora di superare la prova del pixel. Block esiste per permetterti di riempire 3,250 mm o 2,750 mm con mobili standard invece di realizzare una struttura su misura.
Il blocco è un GOB SMD fisso per interni disponibile in sette passi da P1.25 a P3.91. Ogni armadio ha una profondità di 33 mm e un peso di 9.8 kg, è realizzato in alluminio pressofuso e ha grado di protezione IP31 sia sul lato anteriore che su quello posteriore. Il modulo ha dimensioni di 250×250 mm per tutta la gamma, quindi un armadio da 500 mm e uno da 1000 mm condividono lo stesso modulo di ricambio.
Block è perfetto per questo tipo di lavoro: l'architetto ti ha dato una parete che non è un multiplo di 500 mm. Puoi combinare elementi da 500×250, 750×250, 1000×250 e 1000×500 mm su un'unica facciata. Un'apertura di 3,250 mm corrisponde a due mobili da 1000 mm, uno da 750 mm e uno da 500 mm. Scarti: zero. Nessuna estrusione personalizzata. Nessuna attesa per uno stampo unico.
All'interno del mobile, l'hub è senza cavi: alimentazione e dati passano attraverso connettori a scheda, non tramite un cablaggio a nastro. I mobili ruotano di 90° per l'orientamento verticale o orizzontale. La configurazione a doppio lato è un'opzione per un totem o un divisorio per ambienti. La manutenzione avviene frontalmente: basta estrarre un modulo dal pannello frontale. La reception a tripla apertura di Shenzhen ha utilizzato 98 mobili standard e staffe di montaggio posteriori Block, senza saldature in acciaio in loco.
Costruiti a Shenzhen da 15 ingegneri interni. Fondata nel 2013. Spedizioni in oltre 55 paesi. Riceverai un elenco dei mobili e un preventivo EXW dettagliato entro 24 ore dall'invio delle dimensioni (larghezza × altezza).
A prima vista
✓Pixel Pitch:P1.25 – P3.91 (7 modelli)
✓Tecnologia:GOB SMD fisso per interni
✓Armadietti:500×250 / 750×250 / 1000×250 / 1000×500 × 33 mm
✓Peso:9.8 kg (tutte le taglie)
✓Moduli:250 × 250 mm
✓Contrasto / Rinfrescante:5000:1 · 3840 / 7680 Hz
✓Luminosità:600 o 800 nit in base al tono
✓hub:Senza cavi · Rotazione di 90° · Opzione su entrambi i lati
✓Servizio:Anteriore
✓Potenza:100–200 W/m² in media · 350 W/m² massimo
✓Certificazioni:CE, FCC, CB, RoHS
✓Garanzia: 2 anni
Posizionamento
Linea di base
Aggiornamento consigliato
Livello Premium
Side-by-Side
Quale è la soluzione giusta per il tuo progetto?
Fornisci suggerimenti sulla selezione, indica le serie alternative (catena interna) e concludi con una risposta da parte del tecnico entro 24 ore.
Ingegneria
Sei decisioni che rendono Block lo strumento ideale per la gestione delle dimensioni.
Che cosa fa concretamente un mobile su una parete commerciale e cosa questo implica per l'offerta.
01 — Quattro dimensioni di armadietti
500 / 750 / 1000×250 e 1000×500 mm — Colpisci l'apertura con Stock
Ogni modulo utilizza gli stessi quattro moduli: 500×250×33, 750×250×33, 1000×250×33 e 1000×500×33 mm. È possibile combinarli su un'unica facciata. Una parete di 3,250 mm è composta da moduli da 1000 + 1000 + 750 + 500 mm. Una parete di 2,750 mm è composta da moduli da 1000 + 1000 + 750 mm. L'altezza aumenta a passi di 250 mm; due moduli da 250 mm si affiancano a un modulo da 1000×500 mm. Non è necessario attendere la realizzazione di uno stampo personalizzato per un modulo da 250 mm avanzato.
Vantaggio per l'integratore: si presenta un preventivo per un elenco di mobili, non per un profilo estruso personalizzato. Inviate larghezza × altezza; il mix sarà pronto in 24 ore.
02 — 33 mm / 9.8 kg
Spessore 33 mm, peso 9.8 kg — Stessi valori per ogni taglia
La profondità è di 33 mm per i quattro armadi. Il peso è di 9.8 kg per i quattro armadi. Alluminio pressofuso, per interni IP31 anteriore e posteriore. Un armadio 1000×500 e un armadio 500×250 utilizzano lo stesso valore di carico nel disegno strutturale. La reception a tripla apertura di Shenzhen ha sospeso 98 armadi su staffe di montaggio a blocco, senza telaio in acciaio saldato in loco.
Vantaggio per l'integratore: un solo peso e un solo spessore sul disegno. L'appaltatore generale non ricalcola il prezzo dell'acciaio solo perché si sostituisce un acciaio da 750 con uno da 1000.
03 — Hub senza cavi
Hub senza cavi: alimentazione e dati direttamente sulla scheda, non in un cablaggio.
I moduli di controllo utilizzano un hub senza cavi: l'alimentazione e i dati del modulo sono integrati nei connettori. Non è necessario sistemare un fascio di cavi a nastro dietro un cabinet da 33 mm. Meno connettori significano meno pin allentati dopo un trasporto e un avvio più rapido. Il controllo è gestito da Novastar o Colorlight. Ingressi: DVI, HDMI, SDI, AV, DP, VGA, YPBPR. Alimentazione: 90–264 V CA.
Vantaggio per l'integratore: la prima cosa da fare è installare un connettore sulla scheda, non dover cercare un cavo in una cavità da 33 mm. Anche la manutenzione successiva segue lo stesso percorso.
04 — Standard GOB
GOB è standard, non un'opzione di upgrade nel preventivo.
La resina adesiva su supporto (GOB) ricopre le lampade SMD su ogni modulo Block. Chiese, scuole e negozi si scontrano con le pareti con sacchi, stracci e dita. La tecnologia GOB è ancora SMD, non COB, ma previene il comune guasto negli ambienti interni: una lampada bruciata a causa di uno straccio per la pulizia. Il contrasto è di 5000:1. La frequenza di aggiornamento è di 3840 o 7680 Hz. La scala di grigi è a 16 bit. L'angolo di visione è di 160° H / 160° V.
Vantaggio per l'integratore: non è necessario proporre soluzioni GOB aggiuntive. Sono integrate nell'armadio. Il pannello frontale resiste all'ambiente esterno, non rimane chiuso in una sala rack.
05 — 90° / Doppio lato
Ruota di 90° o esegui su entrambi i lati — Armadi standard, non moduli angolari
Lo stesso mobile ruota di 90° in modo che la griglia del modulo da 250 mm funzioni sia in orizzontale che in verticale. La configurazione a doppia faccia è un'opzione disponibile quando entrambe le facce di un totem o di un divisorio per ambienti necessitano di spazio per i contenuti. Gli angoli a 90° utilizzano mobili standard: la reception a tripla piega di Shenzhen presentava pieghe di 0.5 mm con 98 mobili standard (70 × 1000 × 500 e 28 × 500 × 250), senza moduli angolari personalizzati.
Vantaggio per l'integratore: vendi un totem pieghevole o a due facce dallo stesso elenco SKU. Il kit di ricambio non richiede una parte angolare speciale.
06 — Servizio Front
Servizio frontale: rimuovere il modulo dalla parte frontale
I moduli si aprono frontalmente. Non c'è corridoio posteriore. Non è possibile aprire una parete in cartongesso dietro una hall o una parete del santuario. Il modulo misura 250×250 mm per ogni passo, quindi un modulo di ricambio proveniente da un armadio da 500 mm si inserisce in un armadio da 1000 mm. Un tecnico si posiziona nel corridoio. Gli armadi ad accesso posteriore necessitano di circa 600 mm dietro la parete; la maggior parte degli interni commerciali non dispone di questo spazio.
Vantaggio dell'integratore: puoi installare Block su una parete sigillata. Il servizio non significa demolire di sabato la finitura dell'impresa edile.
Scenari applicativi
Dove va il blocco sul muro
Chiese, sale, atri, negozi e aule scolastiche. Non è adatta per sale di controllo di alto livello: se gli operatori siedono a meno di 2 metri, utilizzare Fine Pitch.
01 — Chiesa / Sala
Chiese e sale riunioni
Posti a sedere: da 6 a 20 m. Specificare P2.5 a P3.91. Testi e immagini rimangono nitidi senza pagare per la densità inutilizzata. Servizio frontale su una parete del santuario sigillata. Consultare la guida LED per la chiesa.
02 — Atrio / Reception
Pareti di hall e reception
Altezza di passaggio 2–5 m. Specificare P1.56 o P1.95. La profondità di 33 mm e il peso di 9.8 kg mantengono leggero il montaggio posteriore. Combinare larghezze di armadi quando l'apertura del progetto architettonico non è un multiplo di 500 mm. Progetto documentato: Shenzhen Triple-Fold, P1.953, 38.5 m².
03 — Vendita al dettaglio
Spazi dedicati alla vendita al dettaglio e ai marchi.
Faro GOB per un pavimento che viene toccato. 600 o 800 nit a seconda del passo. Servizio frontale fuori orario dal corridoio. Opzione bifacciale per un totem nel percorso di circolazione. Rotazione di 90° per un terminale verticale.
04 — Istruzione
Aule e aule didattiche
Da P2.5 a P3.91 a distanza di lezione; P1.95 se gli studenti siedono vicini. Servizio frontale in modo che l'università non apra la parete durante il semestre. Stesso ricambio da 250×250 mm per tutte le dimensioni dell'armadio. IP31 solo per interni.
Non sai quale configurazione scegliere?
Inviaci le dimensioni della stanza, la distanza tra l'operatore e lo schermo e le condizioni di illuminazione ambientale (preferibilmente misurazioni in lux). I nostri ingegneri ti risponderanno con un consiglio su inclinazione e luminosità entro 24 ore, senza alcun costo né impegno. Invia le specifiche del tuo progetto →
Specifiche tecniche
Blocco — 7 modelli, specifiche complete
Seleziona il passo dei pixel. Tutti e sette i modelli condividono le quattro dimensioni del cabinet, la profondità di 33 mm, il peso di 9.8 kg, il modulo da 250×250 mm e l'accesso frontale per la manutenzione.
Dimensioni armadio
500 / 750 / 1000 mm
Profondità / Peso
33 mm · 9.8 kg
Moduli
250 × 250 mm
Quote
Elenco dei ministri in 24 ore
Garanzia
2 anni
Seleziona il passo dei pixel per visualizzare le specifiche.
→ Richiedi la scheda tecnica completaTutti i modelli · Guida ai livelli di luminosità · Calcoli di potenza e BTU · CAD della staffa · Metodologia di calibrazione · Inviato da un tecnico entro 24 ore
La distanza di visione
Distanza di visualizzazione consigliata in base al passo dei pixel
Modello
Passo pixel
Min. Distanza di visualizzazione
Distanza di osservazione ottimale
Applicazione tipica
Risoluzione relativa
Figura 1
间距
最小视距
最佳视距
典型应用
Figura 2
间距
最小视距
最佳视距
典型应用
Imballaggio e consegna
Cosa c'è nella scatola
Cosa arriva sul pallet. I moduli di ricambio, le staffe di montaggio posteriori e il disegno di configurazione del mobile vengono spediti insieme all'ordine, non come email di conferma.
Armadi LED
Armadi preassemblati da 500 / 750 / 1000 mm, moduli SMD GOB installati, in alluminio pressofuso da 33 mm.
Staffe di montaggio posteriori
Fissaggio a muro con staffe posteriori dimensionate in base alla parete. Bulloni da installare in loco. Non è necessaria alcuna struttura in acciaio saldato, come nel progetto della porta a tripla apertura di Shenzhen.
Controller e cavi
Novastar o Colorlight, mappati in base al numero di pixel. Cavi di alimentazione, Ethernet e cavi di segnale di riserva. Ingressi: DVI, HDMI, SDI, AV, DP, VGA, YPBPR.
Moduli di ricambio
I ricambi GOB da 250×250 mm vengono spediti con l'ordine. Gli stessi alloggiamenti per i moduli sono disponibili in tutte le dimensioni degli armadi. Sostituzione con servizio frontale dal corridoio.
Design misto per armadietti
Dimensioni (larghezza × altezza) imballate in armadi da 500 / 750 / 1000 mm. La scheda di carico utilizza 9.8 kg per armadio. Stampata e su chiavetta USB.
Pacchetto QC
Primo piano del modulo GOB nel file, checklist di controllo qualità, numeri di serie. Copie dei certificati (CE, FCC, CB, RoHS) su richiesta con l'ordine di acquisto.
Casi di installazione
Un muro documentato
Armadietti prefabbricati. Una reception a tre ante. Nessun modulo angolare personalizzato, nessuna struttura in acciaio saldata.
Stato di implementazione
Nuova tecnologia · Pronta per l'implementazione
Blocco: progettato, validato, in attesa della sua prima installazione sul campo.
Il tuo progetto rappresenta la prima implementazione di Block?
Contatta direttamente Kris Liang per discutere dei dati di verifica e per avere accesso alla videochiamata dalla fabbrica.
Rivolgetevi a un ingegnere. Non è necessario compilare alcun modulo di registrazione. Indicate l'inclinazione e lo spessore della parete; la revisione corrispondente verrà inviata via e-mail.
PDF
Scheda tecnica completa
Serie Block — Tutti e 7 i modelli
Da P1.25 a P3.91. Quattro dimensioni di cabinet, alimentazione, scansione, pixel del modulo e righello di ricambio da 250×250 mm. Certificazioni CE, FCC, CB, RoHS.
File .DWG per formati 500×250, 750×250, 1000×250 e 1000×500 mm. Fori di montaggio, profondità 33 mm, interfaccia di montaggio posteriore. Compatibile con AutoCAD 2018 e versioni successive.
Suddividere una parete in sezioni di 500 / 750 / 1000 mm di larghezza e 250 / 500 mm di altezza. Restituisce i millimetri rimanenti e un carico di 9.8 kg. Stessa logica del calcolatore sottostante.
Inserisci le dimensioni della tua parete per calcolare il numero di armadietti, la risoluzione totale e il fabbisogno energetico, il tutto istantaneamente e senza bisogno di registrazione.
I risultati sono stime basate sull'arrotondamento del numero di mobili. Contattate i nostri ingegneri per un conteggio preciso dei mobili e un calcolo del carico strutturale.
FAQ
Domande frequenti degli integratori
Block fornisce quattro modelli standard di armadi: 500×250, 750×250, 1000×250 e 1000×500 mm, tutti con una profondità di 33 mm. È possibile combinare diverse larghezze su una singola parete. Un'apertura di 3,250 mm corrisponde a due moduli da 1,000 mm, uno da 750 mm e uno da 500 mm, senza alcun margine di spazio. L'altezza è regolabile con incrementi di 250 mm. Inviate le vostre misure (larghezza × altezza); un nostro tecnico vi invierà un elenco dei moduli e un preventivo EXW entro 24 ore.
Scegli Block quando le dimensioni della parete rappresentano un problema: quattro dimensioni di armadietti, profondità 33 mm, 9.8 kg, hub senza cavi, standard GOB. Scegli Brick quando hai bisogno di un sistema da 500 mm con opzioni di curvatura e una struttura più pesante da 19 kg con uno spessore di 43.7 mm. Stesso lavoro in interni, geometria diversa. Block è lo strumento per le dimensioni. Brick è lo strumento da 500 mm predisposto per le curve. Non combinarli sulla stessa parete senza aver prima esaminato il disegno.
Scegli All-in-One se la sala conferenze ha un formato standard 16:9 e desideri un televisore plug-and-play, non una parete attrezzata. Block è modulare: puoi specificare l'inclinazione, combinare diverse dimensioni di cabinet, installare un supporto posteriore e la manutenzione può essere effettuata frontalmente. Se il cliente desidera un telecomando, un supporto e non vuole un disegno strutturale, indirizzalo verso il televisore LED All-in-One. Se l'apertura non è 16:9 o se necessita di un angolo di 90° o di una visione su entrambi i lati, rimani su Block.
Passa a Fine Pitch o COB Pro quando gli operatori si trovano a meno di 2 m di distanza o se la parete è attiva 24 ore su 24, 7 giorni su 7 in una sala di controllo. Block è un pannello SMD per interni con GOB da P1.25 a P3.91, ideale per chiese, sale, hall, negozi e aule scolastiche a distanza di camminata o seduta. Al di sotto dei 2 m, la struttura dei pixel SMD diventa visibile e COB è la superficie migliore. Non specificare Block come prodotto di punta per la sala di controllo.
Per una chiesa o una sala, specificare P2.5 a P3.91. La distanza tra i posti a sedere è solitamente compresa tra 6 e 20 metri; queste frequenze rimangono nitide su immagini e testi senza densità inutilizzata. Per una hall o una reception a 2-5 metri, specificare P1.56 o P1.95. P1.25 è l'opzione Block per la distanza ravvicinata quando gli ospiti camminano lungo la parete. Inviare la distanza tra i posti a sedere e la larghezza della parete; vi restituiremo una frequenza e una combinazione di diffusori entro 24 ore.
Block è un sistema a installazione frontale. I moduli vengono estratti dalla parete, senza corridoi posteriori o aperture in cartongesso. Un tecnico sostituisce un modulo da 250×250 mm dal corridoio. Gli armadi ad accesso posteriore necessitano di circa 600 mm di spazio dietro la parete; la maggior parte degli interni commerciali non dispone di questo spazio. Ecco perché Block viene installato su pareti sigillate di hall e navate. Consultare la guida "installazione frontale vs. accesso posteriore" se l'architetto ha già chiuso l'intercapedine.
La tecnologia GOB (Glue on Board) è standard su ogni cabinet Block. Uno strato di resina ricopre le lampade SMD, in modo che la superficie del modulo resista meglio a urti, polvere e umidità rispetto alle lampade SMD non rivestite. Chiese, scuole e negozi sono ambienti particolarmente esposti agli urti. La tecnologia GOB non è COB (le lampade sono ancora SMD), ma elimina il problema comune degli ambienti interni: una lampada bruciata a causa di un panno per la pulizia o di uno zaino. Specificare la tecnologia GOB come inclusa, non come optional.
Il blocco assorbe in media 100–200 W/m² e al massimo 350 W/m² a 90–264 V CA. Grado di protezione IP31 anteriore e posteriore – solo per interni. Contrasto 5000:1; frequenza di aggiornamento 3840 o 7680 Hz; angolo di visione 160° H / 160° V. Garanzia di 2 anni. Certificazioni CE, FCC, CB e RoHS. Un ingegnere dimensiona gli interruttori in base al numero di armadi, non in base a una stima generica per m².
Sì. I moduli ruotano di 90° in modo che la stessa griglia di moduli da 250 mm possa essere utilizzata sia in orizzontale che in verticale. La configurazione a doppia faccia è un'opzione disponibile quando è necessario visualizzare contenuti su entrambe le facce di un totem o di un divisorio. Gli angoli a 90° utilizzano moduli standard, non moduli angolari personalizzati. La reception a tripla piega di Shenzhen ha mantenuto una tolleranza di 0.5 mm sulle pieghe con 98 moduli standard. Inviare il disegno della piega prima di bloccare la struttura in acciaio.
DV
Team di ingegneri DOIT VISION
15 ingegneri principali · Shenzhen, Cina
Ultima revisione:
Vendita diretta dalla fabbrica di Shenzhen Oltre 55 paesi 2 anni di garanziaUL/CE/FCC/CB/RoHS/ISO 9001 Tempi di consegna 15–20 giorni Supporto tecnico incluso
Passi successivi
Pronti a specificare il blocco per il vostro progetto?
Pronto a richiedere un preventivo?
Richiedi prezzi e disponibilità
Comunicaci il passo dei pixel, il numero di moduli, il livello di luminosità e l'architettura della scheda Hub preferita. Ti risponderemo con un preventivo dettagliato entro 24 ore.
Non sai quale livello di tonalità o luminosità sia più adatto alla tua installazione? I nostri ingegneri ti risponderanno direttamente, senza intermediari.
