Display LED creativi e personalizzati Scalabilità di un pilastro LED a 4 lati per l'implementazione nazionale di AT&T
L'agenzia di marketing che rappresentava AT&T desiderava sostituire i vecchi schermi LCD piatti degli stand di Costco con un'accattivante soluzione LED a 360 gradi, in oltre 600 punti vendita a livello nazionale. DOIT VISION ha progettato, ingegnerizzato e prodotto in serie 630 unità di un pilastro LED P2.5 personalizzato in 30 giorni. Grazie all'ingegneria del valore, i moduli standard da 320×160 mm lavorati a CNC hanno creato angoli a 90 gradi quasi invisibili, al posto di costosi PCB smussati su misura, e il design da 320×960 mm per lato ha creato una perfetta armonia matematica: zero sprechi, zero tagli personalizzati.
A prima vista
Sostituzione degli schermi LCD su scala nazionale

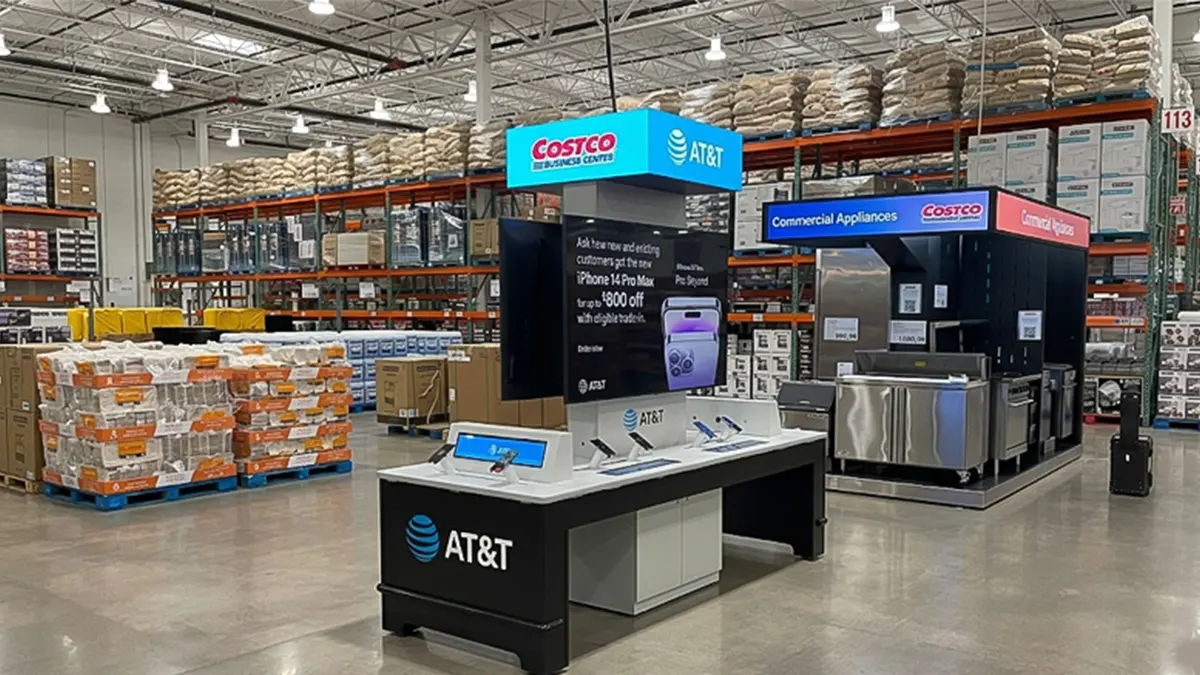

L'agenzia di marketing di AT&T voleva sostituire i vecchi schermi LCD piatti degli stand di Costco con qualcosa che catturasse l'attenzione dei clienti da ogni corsia. La soluzione: un'imponente colonna LED a quattro lati che visualizzava contenuti video a 360 gradi.
Ma l'implementazione in oltre 600 punti vendita Costco a livello nazionale implicava che ogni decisione progettuale dovesse tenere conto della producibilità di massa, della semplicità plug-and-play e dell'assenza di supporto tecnico in loco. Sarebbe stato il personale locale di Costco, e non i tecnici audio-video, a occuparsi dell'installazione.
Un unico codice prodotto per tutte le 630 unità. Nessuna personalizzazione per singolo punto vendita. Nessun intervento di tecnici dopo la consegna. Il contenuto deve avvolgere l'ambiente a 360° senza la necessità di un PC in ogni punto vendita. Ogni colonna deve essere spedita preassemblata, preconfigurata e avviarsi con il contenuto al primo utilizzo.
Angoli lavorati a CNC vs. PCB smussati su misura
La questione più importante in termini di costi: come creare angoli di 90 gradi quasi invisibili su 630 unità senza sforare il budget con PCB personalizzati con bordi smussati.
La soluzione migliore sarebbe stata quella di realizzare PCB smussati su misura con bordi lucidati a 45 gradi, ma con 630 unità ciascuna, ognuna con 4 angoli, ciò avrebbe significato 2,520 moduli angolari personalizzati, oltre a costi separati per la produzione di nuovi PCB, perdite di resa e un secondo inventario di pezzi di ricambio. Il budget dell'agenzia non poteva assorbire una spesa del genere su scala nazionale.
La soluzione di ingegneria del valore di DOIT VISION: utilizzare moduli standard da 320×160 mm e fresare a CNC i bordi del telaio in alluminio a 45 gradi. I moduli si uniscono l'uno all'altro con gli angoli tagliati a CNC, creando un angolo quasi senza soluzione di continuità, utilizzando esclusivamente PCB standard, gli stessi che alimentano tutti i 630 pilastri.
Il design per ciascuna faccia era di 320×960 mm, ovvero esattamente 1 modulo in larghezza per 6 moduli in altezza. Quattro facce = 24 moduli standard per pilastro. Nessun taglio personalizzato, nessuno spreco di PCB. Questa geometria a zero sprechi non è stata casuale: è stata progettata fin dal primo schizzo CAD.
Abbiamo inizialmente valutato la soluzione con PCB smussato. La qualità visiva nell'angolo è leggermente migliore, ma i tempi di consegna, i costi di introduzione di nuovi prodotti e il prezzo unitario del modulo hanno reso la soluzione con telaio CNC l'unica opzione praticabile per un ordine di 630 unità. Il primo campione di officina ha convalidato l'allineamento degli angoli e l'accesso magnetico frontale per la manutenzione prima di avviare la linea di produzione.
NovaStar TB40 + BrightSign 360°
Il controller NovaStar TB40 ha mappato quattro facce indipendenti in un'unica area logica continua di 512×384 pixel. Ogni faccia è diventata una zona di 128×384 pixel, con il contenuto che si estendeva su tutti e quattro i lati.
I lettori multimediali asincroni di BrightSign gestiscono la riproduzione dei contenuti in ogni punto vendita, senza bisogno di PC né di assistenza IT continua. Gli aggiornamenti dei contenuti vengono inviati da remoto tramite cloud e l'intero sistema si accende automaticamente all'apertura del negozio.
Ogni pilastro viene spedito come unità singola preassemblata con cablaggio interno e lettore BrightSign preconfigurato. Il personale locale di Costco deve semplicemente posizionarlo, collegarlo all'alimentazione e il pilastro si avvia automaticamente con contenuti a 360 gradi: nessuna configurazione, nessun intervento di un tecnico.
La struttura interna in alluminio è stata progettata con canali di ventilazione verticali che creano un effetto camino naturale: l'aria fresca entra dalla base, sale attraverso il vano elettronico ed esce dalla parte superiore. Nessuna ventola attiva, nessuna parte mobile. I test con termocamera, effettuati in condizioni di funzionamento continuo per 24 ore, hanno convalidato il design passivo prima dell'avvio della produzione di massa.
Periodo di invecchiamento di 72 ore prima della spedizione di ogni unità.
Le unità n. 1 e n. 630 utilizzano lo stesso protocollo di controllo qualità. Per 630 pilastri, la coerenza non è un optional, ma è il prodotto stesso.
Ogni pilastro viene sottoposto a una checklist standardizzata prima dell'imballaggio: uniformità della calibrazione dei LED su tutte e 4 le facce, verifica della mappatura delle zone TB40, test di riproduzione BrightSign e un test di rodaggio di 72 ore con contenuti a 360 gradi in riproduzione continua.
I moduli LED vengono calibrati in serie prima dell'assemblaggio, in modo che l'uniformità del colore si mantenga costante in tutta la produzione, non solo all'interno di una singola colonna, ma anche da una colonna all'altra, qualora un negozio riceva un'unità sostitutiva mesi dopo.
- Scansione di uniformità a 4 voltiOgni lato viene misurato rispetto allo stesso punto di bianco di riferimento e alla stessa scala di grigi prima che il pilastro venga approvato.
- Serratura TB40 + BrightSignMappatura su tela 512×384 e playlist BrightSign verificate: nessuna riconfigurazione in loco richiesta.
- Linea di invecchiamento di 72 oreI pilastri mettono in funzione il contenuto imballato sotto l'alimentazione elettrica della fabbrica prima che qualsiasi unità lasci Shenzhen.
630 unità in fase di produzione, poi a livello nazionale
La produzione è avvenuta in lotti paralleli su diverse linee di Shenzhen: i moduli sono stati predisposti in anticipo, i telai lavorati a CNC in lotti e i sistemi di controllo pre-programmati prima dell'assemblaggio finale. Il risultato: 630 pilastri completi hanno superato il controllo qualità e sono arrivati al magazzino del cliente negli Stati Uniti nei tempi previsti.
Da lì, i pilastri sono stati trasportati nei punti vendita Costco a ondate regionali. Ogni unità arrivava in una singola cassa, preassemblata, preconfigurata e pronta per essere posizionata e accesa dal personale del negozio.
630 pilastri installati in oltre 600 punti vendita Costco. Un unico codice prodotto, un unico inventario di pezzi di ricambio, un unico modello di contenuto BrightSign: implementazione a livello nazionale senza un team AV dedicato in ogni sede.
Specifiche del progetto
Come sono state consegnate 630 unità
CAD e primo campione
Layout a zero sprechi da 320×960 mm bloccato. Geometria del telaio CNC a 45° validata su un singolo campione di officina. Percorso PCB smussato scartato per costi e tempi di consegna a 630 unità.
Produzione di massa parallela
Moduli P2.5 standard calibrati in serie. Telai CNC lavorati in lotti. TB40 + BrightSign pre-programmati. Diverse linee di Shenzhen in funzione in parallelo per raggiungere l'obiettivo dei 30 giorni.
Blocco di invecchiamento e controllo qualità
Periodo di rodaggio di 72 ore per unità. Scansione di uniformità a 4 facce. Canvas 512×384 e playlist BrightSign verificati. Stesso protocollo sull'unità n. 1 e sull'unità n. 630.
Magazzino → Nazionale
630 pilastri preassemblati e imballati in casse. Stoccati presso il magazzino del cliente negli Stati Uniti, quindi trasportati in oltre 600 punti vendita Costco. Il personale del negozio si occupa del posizionamento, della connessione alla corrente e dell'avvio automatico dei contenuti.
