Display LED curvo: tipologie, vantaggi, produzione e misurazione in loco

I display LED curvi sono diventati sempre più popolari negli ultimi anni. Rispetto ai tradizionali schermi piatti, un display LED curvo offre una maggiore immersione visiva, angoli di visione più ampi e maggiore flessibilità creativa.

Ma cos'è esattamente un display LED curvo? E perché sta diventando la scelta preferita da brand, designer e aziende che puntano sull'impatto visivo?

Cos'è un display LED curvo?

Un display LED curvo è uno schermo LED dalla curvatura uniforme, concavo, convesso, cilindrico, anulare o sferico. Piegando i moduli LED e i cabinet secondo un certo raggio, gli schermi curvi creano un campo visivo più naturale e conferiscono un'estetica fluida e moderna.

A differenza dei pannelli piatti, i display LED curvi possono avvolgere pareti, colonne, ingressi e persino formare cerchi completi o forme 3D. Sono quindi adatti per installazioni commerciali creative e design architettonico.

Principali vantaggi dei display LED curvi:

I display LED curvi non sono solo una tendenza di design. Offrono prestazioni tangibili e vantaggi esperienziali.

Esperienza visiva più immersiva

Può avvolgere l'immagine verso l'osservatore. Il contenuto appare più vicino e coinvolgente.

• Sale di controllo
• Ambienti di gioco o simulazione
• Grandi sfondi scenici
• Spazi espositivi immersivi
• Angolo di visione più ampio

Poiché la superficie si piega naturalmente verso diverse posizioni di visione, il pubblico in piedi su entrambi i lati può comunque vedere colori e luminosità fedeli.

Design dinamico e senza soluzione di continuità

Architetti e designer possono integrare i media digitali direttamente nella forma di un edificio.

Opzioni di layout più flessibili

Grazie ai moduli LED flessibili, i progettisti possono creare:

• Angoli arrotondati
• Gallerie circolari
• Superfici a forma di onda
• Anelli a 360 gradi
• LED sferici globulari:

Tipi comuni di display LED curvi

I display LED curvi sono disponibili in cinque tipologie principali. La differenza principale tra loro risiede nella direzione e nella forma della curvatura, quindi la scelta può variare in base allo spazio, al pubblico e agli obiettivi di contenuto.

Display LED convessi (curvi verso l'esterno)

Gli schermi convessi si incurvano verso l'esterno, sporgendo in direzione dello spettatore. Immaginate un pallone da basket mezzo immerso in un muro. Questa è la forma di un display convesso. Il loro scopo principale? Attirare l'attenzione. La curvatura verso l'esterno fa risaltare lo schermo in ambienti affollati, garantendone la visibilità anche da lontano.

Migliori casi d'uso:

•     – Cartelli pubblicitari per colonne di centri commerciali o aeroporti per catturare l'attenzione dei pedoni di passaggio)
•     – Vetrine e vetrine di negozi (per esporre prodotti o promozioni)
•     – Facciate esterne degli edifici (per rendere visibile il messaggio del marchio da più angolazioni)
•     – Showroom e stand fieristici (per attirare i visitatori alla tua esposizione)

Punta Pro:

Gli schermi convessi sono ideali per le aree ad alto traffico. La loro curvatura verso l'esterno garantisce che i contenuti non sfuggano a nessuno, nemmeno negli spazi affollati.

Display LED concavi (curvi all'interno)

Gli schermi concavi si incurvano verso l'interno, come l'interno di una ciotola, rivolgendosi verso il pubblico. A differenza degli schermi convessi, gli schermi concavi attirano gli spettatori verso l'interno. Pertanto, sono perfetti per creare ambienti immersivi.

Migliori casi d'uso:

•     – Sale di controllo e centri di comando (visualizzazione dati senza interruzioni per gli operatori)
•     – Teatri, auditorium e fondali scenici (per avvolgere il pubblico nella performance)
•     – Sale per esperienze immersive (musei, planetari o zone di realtà virtuale)
•     – Sale riunioni aziendali (per rendere le presentazioni più coinvolgenti per i partecipanti)

Punta Pro:

Per gli schermi concavi, il raggio è importante. Una curvatura più stretta o un raggio più piccolo creano un effetto immersivo più intenso, mentre una curvatura più morbida o un raggio più ampio sono più adatti a un pubblico più ampio.

Display LED curvi multisegmento

Non tutti gli schermi curvi necessitano di un singolo arco uniforme. I display curvi multi-segmento utilizzano più pannelli piatti o leggermente curvi, uniti tra loro per formare una curva più ampia e complessa.

Migliori casi d'uso:

•     – Grandi fondali con più angolazioni (concerti, premiazioni)
•     – Pareti architettoniche con forme irregolari (ad esempio, una parete curva “a linea spezzata” in un hotel)
•     – Installazioni curve economiche (le installazioni multi-segmento sono più economiche di una curva completamente liscia)

Punta Pro:

Gli schermi multi-segmento rappresentano un'ottima soluzione intermedia se si desidera un aspetto curvo senza dover sostenere il costo di una curva completamente personalizzata. Assicuratevi solo che i segmenti siano allineati correttamente per evitare "interruzioni" visibili nell'immagine.

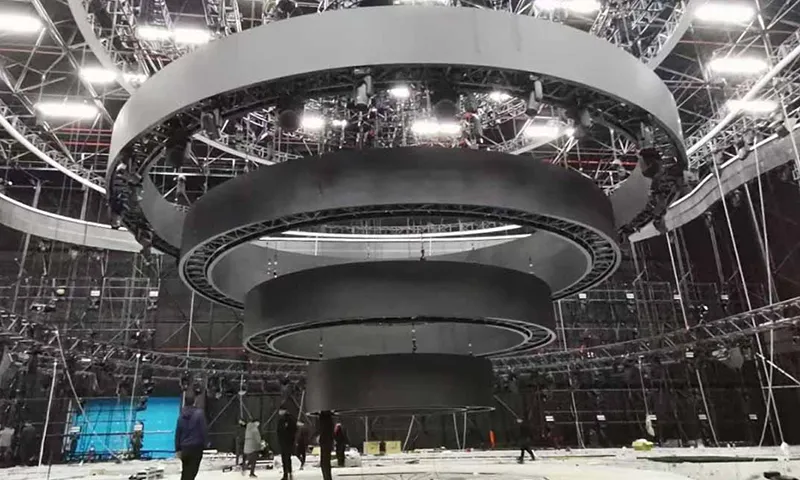

Display LED ad anello circolare

I display a LED ad anello o circolari formano un cerchio completo a 360 gradi. Pertanto, sono visibili da ogni angolazione. Vengono spesso appesi al soffitto, incassati nelle pareti o avvolti attorno alle colonne.

Migliori casi d'uso:

•     – Tabelloni segnapunti dello stadio (per consentire ai tifosi di tutte le parti di vedere il punteggio)
•     – Atri delle sale espositive (come punto focale per annunci o opere d’arte)
•     – Palchi per eventi (per creare uno sfondo spettacolare a 360 gradi)
•     – Hub di transito (aeroporti, stazioni ferroviarie) per segnaletica o pubblicità

Display LED sferici

I display LED sferici o a globo sono i più accattivanti in assoluto. Formano una sfera tridimensionale completa, offrendo una visibilità a 360 gradi da ogni angolazione. Sono veri e propri elementi di grande impatto visivo.

Migliori casi d'uso:

•     – Musei scientifici e planetari (per simulare la Terra, la luna o altri corpi celesti)
•     – Installazioni artistiche (esposizioni uniche e instagrammabili per gallerie o spazi pubblici)
•     – Aeroporti e centri commerciali di riferimento (come marchio memorabile o elemento di orientamento)

Consiglio da professionisti: i display sferici richiedono moduli LED flessibili (ne parleremo più avanti) e una progettazione precisa: non sono economici, ma lasciano sicuramente un'impressione duratura.

I nostri prodotti:

Display a sfera LED

Come vengono realizzati gli schermi LED curvi: moduli rigidi e flessibili

Il segreto per costruire un display LED curvo risiede nei moduli. Esistono due tipi principali di moduli. La scelta tra questi determina le forme che si possono creare, la durata dello schermo e il costo: moduli rigidi (hard) e moduli flessibili (soft).

Costruire schermi curvi con moduli LED rigidi

I moduli LED rigidi sono realizzati con materiali rigidi come alluminio o plastica. Non possono piegarsi. Quindi, come si realizza uno schermo curvo con pannelli rigidi? Ci si affida a telai curvati su misura e a un attento allineamento.

Ecco il processo passo passo per costruire uno schermo concavo con moduli rigidi. Non funzionano per curve convesse, poiché non è possibile piegarli verso l'esterno:

Definisci il raggio dell'arco:

Per prima cosa, devi decidere quanto stretta sarà la curva. I moduli rigidi funzionano solo per curve morbide. Più piccolo è il raggio, maggiore è la probabilità che i moduli si rompano o che l'immagine presenti spazi vuoti visibili.

Realizza una cornice curva personalizzata:

Un telaio in acciaio o alluminio viene costruito in modo da adattarsi esattamente al raggio della curvatura. Questo telaio funge da "spina dorsale" per i moduli.

Montare i moduli:

I moduli vengono fissati al telaio in orizzontale o in verticale. Il montaggio verticale è preferibile per gli schermi curvi perché crea una transizione più fluida dell'arco. Il montaggio orizzontale può lasciare spazi visibili sulle curve più strette.

Limitazioni dei moduli hard:

Possono essere utilizzati solo per curve concave e sono limitati ad archi delicati. Se si cerca di forzare un modulo rigido in una curva stretta, si otterrà uno schermo irregolare e un'immagine distorta.

Costruire schermi curvi con moduli LED flessibili

I moduli LED flessibili sono la svolta per i display curvi. Sono realizzati con materiali morbidi e flessibili:

• PCB morbido,
• Maschere in silicone,
• Cablaggio flessibile.

 Ciò consente loro di piegarsi verso l'interno, verso l'esterno o di assumere forme complesse come onde, cilindri o sfere.

Ecco perché i moduli flessibili sono perfetti per gli schermi curvi:

• – Curvatura illimitata:
• – Nessuna lacuna:
• – Forme complesse:
• - Installazione facile:

Ad esempio, se si desidera avvolgere una curva convessa attorno a una colonna di un centro commerciale, è necessario utilizzare moduli flessibili. I moduli rigidi, infatti, non possono piegarsi verso l'esterno senza rompersi. Lo stesso vale per i display sferici: i moduli flessibili sono l'unico modo per creare una forma sferica tridimensionale e uniforme.

Moduli flessibili vs. rigidi: quale offre il miglior rapporto qualità-prezzo?

Confrontiamoli uno accanto all'altro per aiutarti a decidere:

Durata e longevità

In questo caso, i moduli rigidi sono i migliori. I loro materiali rigidi sono più resistenti ai danni, ai raggi UV e alle temperature estreme. Sono anche meno soggetti a degradarsi nel tempo. I moduli rigidi possono durare 8-10 anni con una manutenzione minima.

Tuttavia, i moduli flessibili utilizzano materiali morbidi che possono degradarsi nel tempo. L'esposizione ai raggi UV per gli schermi da esterno o la piegatura ripetuta possono indebolire il PCB o il silicone, compromettendo l'uniformità del colore o la capacità di piegatura. Durano comunque 5-7 anni, ma non sono resistenti quanto i moduli rigidi per ambienti difficili e a lungo termine.

Sicurezza

I moduli rigidi hanno un supporto strutturale più robusto, quindi è meno probabile che si deformino o che presentino problemi elettrici dovuti a stress fisico.

Tuttavia, i moduli flessibili sono sicuri se installati correttamente, ma richiedono una manipolazione più attenta durante l'installazione per evitare di danneggiare i circuiti flessibili.

Costo

I moduli flessibili sono significativamente più costosi. Spesso costano dal 30 al 50% in più rispetto ai moduli rigidi, soprattutto per pixel pitch fini, come inferiori a P2 o inferiori.

I moduli rigidi sono ideali per schermi grandi, piatti o leggermente curvi.

Riepilogo dei migliori casi d'uso

Scegli moduli flessibili se:

•     – Hai bisogno di forme creative (curve convesse, anelli, sfere, onde)
•     – Vuoi una curva liscia e senza interruzioni, senza spazi vuoti
•     – Il progetto è un’installazione temporanea o semipermanente (ad esempio, palchi per eventi, mostre pop-up)

Scegli moduli rigidi se:

•     – Hai bisogno di uno schermo piatto o leggermente concavo
•     – La durabilità e l’affidabilità a lungo termine sono fondamentali (ad esempio, facciate esterne, sale di controllo)
•     – Stai lavorando con un budget limitato

Misurazione in loco: la chiave per un display LED curvo perfetto

Un display LED curvo è valido solo se misurato correttamente. Se si sbagliano il raggio, la lunghezza dell'arco o la lunghezza della corda, si otterrà uno schermo che non si adatta allo spazio disponibile. L'immagine sarà distorta o ci saranno spazi vuoti tra i moduli. Per evitare errori costosi, ecco le misurazioni critiche da effettuare in loco.

Misure critiche da prendere

1. Raggio (r): la misura più importante

Il raggio è la distanza tra il centro del cerchio immaginario tracciato dalla curva e qualsiasi punto sulla superficie dello schermo. È il fondamento del design dello schermo curvo.

Come misurarlo:

    – Metodo A (il centro è visibile): se riesci a trovare facilmente il centro del cerchio, usa un metro a nastro per misurare dal centro alla superficie dello schermo. Questo è il tuo raggio.

    – Metodo B (il centro è nascosto): questo è lo scenario più comune. Ecco come procedere:

•       1. Scegli tre punti sulla superficie curva (A, B, C) equidistanti.
•       2. Traccia linee rette (corde) che collegano A a B e B a C.
•       3. Trova il punto medio di ogni accordo, quindi traccia una linea perpendicolare (bisettrice) attraverso ogni punto medio.
•       4. Le due bisettrici si intersecheranno al centro del cerchio.
•       5. Misura da questo punto centrale a uno qualsiasi dei tre punti originali (A, B o C): questo sarà il tuo raggio.

2. Lunghezza dell'arco (L)

La lunghezza dell'arco è la lunghezza totale della superficie curva su cui verrà installato lo schermo. Questo indica quanti moduli sono necessari in orizzontale.

Come misurarlo:

Puoi usare un metro a nastro morbido e seguire attentamente la curva. Per archi lunghi, misura in sezioni e sommale. Evita di usare un metro a nastro rigido. Otterrai una lunghezza imprecisa e più corta.

3. Lunghezza dell'accordo (a)

La lunghezza della corda è la distanza in linea retta tra i due estremi dell'arco. Consideratela come la lunghezza "piatta" della curva.

Come misurarlo:

È possibile utilizzare un misuratore di distanza laser o un metro a nastro rigido per misurare la linea retta tra le due estremità della curva.

4. Altezza (H)

L'altezza è la dimensione verticale dello schermo. Indica quanti moduli sono necessari in verticale.

Come misurarlo:

È possibile utilizzare un metro a nastro o un misuratore di distanza laser per misurare lo spazio verticale in cui verrà installato lo schermo.

Formule chiave per i calcoli degli schermi curvi

Una volta ottenute queste misurazioni, sarà necessario utilizzare alcune semplici formule per calcolare il numero di moduli:

Lunghezza dell'arco dal raggio e dall'angolo centrale

Se conosci il raggio (r) e l'angolo al centro (θ, in gradi. L'angolo al centro del cerchio tra i due estremi dell'arco), puoi calcolare la lunghezza dell'arco (L):

    L = (θ / 360°) × 2πr

    Esempio: se il raggio è 5 metri e l'angolo al centro è 90°, L = (90 / 360) × 2 × 3.14 × 5 = 7.85 metri.

Angolo centrale dalla lunghezza della corda e dal raggio

Se conosci la lunghezza della corda (a) e il raggio (r), puoi trovare l'angolo al centro (θ):

    θ = 2 × arcosin(a / (2r))

    Esempio: se la lunghezza della corda è di 6 metri e il raggio è di 5 metri, θ = 2 × arcsin(6 / (2×5)) = 2 × arcsin(0.6) ≈ 73.74 gradi.

Numero di moduli LED

Una volta ottenuta la lunghezza (L) e l'altezza (H) dell'arco, puoi calcolare quanti moduli ti servono:

    – Moduli orizzontali = Lunghezza dell'arco (L) ÷ Larghezza del modulo (ad esempio, se la lunghezza dell'arco è 7.85 m e i moduli sono larghi 0.5 m, sono necessari 16 moduli orizzontalmente)

    – Moduli verticali = Altezza dello schermo (H) ÷ Altezza del modulo (ad esempio, se l'altezza è 3 m e i moduli sono alti 0.5 m, sono necessari 6 moduli in verticale)

    – Moduli totali = Moduli orizzontali × Moduli verticali (16 × 6 = 96 moduli totali)

Punta Pro:

Aggiungere una piccola tolleranza (1-2%) per gli spazi tra i moduli e le tolleranze del telaio. È meglio avere qualche modulo in più che averne uno in meno.

Pensieri finali:

I display LED curvi non sono solo una tendenza passeggera. Stanno ridefinendo il nostro modo di interagire con i contenuti digitali. Che si tratti di avvolgere una curva convessa attorno a una colonna di un centro commerciale, la tecnologia LED curva offre infinite possibilità.

La chiave del successo? Scegliere i moduli giusti per il tuo progetto e prendere misure precise in loco. E se stai progettando il tuo progetto di espositore curvo? Contattaci oggi stesso per maggiori dettagli.
