Una guida pratica alla conversione tra videowall LCD e display LED

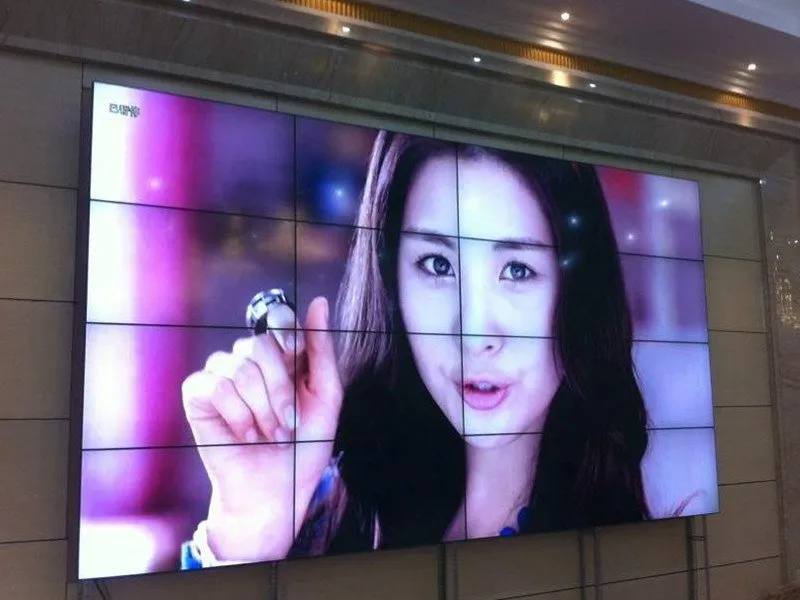

Se lavorate nel settore audiovisivo o della segnaletica digitale, vi sarete sicuramente imbattuti in questo scenario comune. Magari avete un videowall LCD e state valutando un aggiornamento a un moderno display LED . La conversazione si orienta quasi sempre verso una domanda molto pratica: "se la configurazione attuale utilizza una griglia 3x3 di pannelli LCD da 55 pollici, passando ai LED, quale dimensione di schermo offrirebbe un'area di visualizzazione comparabile?". Oppure, al contrario, quando si progetta una nuova installazione, potrebbe essere necessario calcolare quanti pannelli LCD si adattano a una specifica parete.

Rispondere a queste domande è fondamentale per fornire preventivi accurati e progettare soluzioni efficaci. La chiave sta nel comprendere le dimensioni fisiche dei pannelli LCD stessi. Quindi, come si decifrano effettivamente le specifiche di un pannello LCD per videowall? Analizziamole nel dettaglio.

Correlato:

4 modalità di visualizzazione LCD comuni: TN, IPS, VA, FFS

Dimensioni dei pannelli videowall LCD

Innanzitutto, un punto fondamentale: quando parliamo di un "pannello videowall LCD da 55 pollici", ci riferiamo alla diagonale dell'area visibile del singolo pannello. Questo standard è ereditato dall'industria televisiva e misura da un angolo dello schermo all'angolo opposto.

Nel mercato odierno, i videowall LCD standard sono suddivisi in quattro dimensioni:

• 46 pollici
• 49 Inch
• 55 Inch
• 65 pollici.

Sebbene la risoluzione del singolo pannello (in genere 1920×1080 o Full HD) sia spesso la stessa in tutte queste dimensioni, le dimensioni fisiche, le larghezze delle cornici e la tecnologia del pannello sottostante possono variare notevolmente, adattandoli alle diverse applicazioni.

Ecco uno sguardo più approfondito alle dimensioni specifiche per ogni dimensione comune:

Il pannello LCD da 46 pollici

Dimensioni: circa 102.0 cm (larghezza) x 57.6 cm (altezza). In unità imperiali, corrispondono a circa 40.2 pollici di larghezza per 22.7 pollici di altezza.

Contesto: Un tempo molto diffusi, i pannelli da 46 pollici sono spesso presenti nelle installazioni più datate. Offrono un'opzione più compatta per gli spazi.

Il pannello LCD da 49 pollici

Dimensioni: circa 107.0 cm (larghezza) x 60.4 cm (altezza). Questo equivale a circa 42.1 pollici di larghezza per 23.8 pollici di altezza.

Contesto: Il formato da 49 pollici rappresenta una via di mezzo. Offre un'area di visione leggermente più ampia rispetto al formato da 46 pollici, senza il significativo salto di qualità rispetto al formato da 55 pollici. È una scelta comune per le sale di controllo.

Il pannello LCD da 55 pollici

Dimensioni: circa 121.0 cm (larghezza) x 68.4 cm (altezza), ovvero circa 47.6 pollici di larghezza per 26.9 pollici di altezza.

Contesto: Senza dubbio, la dimensione più diffusa attualmente. Rappresenta il giusto compromesso tra dimensioni dello schermo, costo e peso gestibile per l'installazione. Troverete pareti da 55 pollici ovunque, dalle hall aziendali ai negozi al dettaglio, fino ai centri di monitoraggio della sicurezza.

Il pannello LCD da 65 pollici

Dimensioni: circa 142.0 cm (larghezza) x 80.4 cm (altezza), equivalenti a circa 55.9 pollici di larghezza per 31.7 pollici di altezza.

Contesto: Questi pannelli più grandi sono riservati a progetti in cui impatto e scala sono fondamentali. Sono ideali per enormi videowall in studi di trasmissione, grandi sale conferenze o grandi display informativi pubblici. A causa del loro costo più elevato e delle maggiori dimensioni individuali, sono meno comuni nelle sale di monitoraggio standard.

Dimensioni (pollici)	Aspect Ratio	Diagonale	Lunghezza (cm)	Larghezza (cm)	Area del singolo pannello (m²)
50	16:9	50″ ≈ 127 centimetri	110.69	62.26	0.69
55	16:9	55″ ≈ 139.7 centimetri	121.76	68.49	0.83
60	16:9	60″ ≈ 152.4 centimetri	132.83	74.72	0.99
65	16:9	65″ ≈ 165.1 centimetri	143.90	80.94	1.16
70	16:9	70″ ≈ 177.8 centimetri	154.97	87.17	1.35
80	16:9	80″ ≈ 203.20 centimetri	177.10	99.62	1.76

Nota: 1 pollice ≈ 2.54 cm.

Configurazione dell'intero videowall

Calcolare le dimensioni di un singolo pannello è solo il primo passo. Il passo successivo è capire come combinare più pannelli per creare un videowall completo. Le dimensioni complessive dipendono interamente dalla configurazione.

In altre parole, è il numero di pannelli disposti orizzontalmente (file) e verticalmente (colonne).

La formula è semplice:

• Larghezza totale = Larghezza del singolo pannello × Numero di pannelli orizzontali
• Altezza totale = Altezza del singolo pannello × Numero di pannelli verticali

Ad esempio, un videowall 2×2 con pannelli da 55 pollici sarebbe:

• Larghezza: 121.0 cm x 2 = 242.0 cm
• Altezza: 68.4 cm x 2 = 136.8 cm

Tuttavia, c'è un fattore critico che non possiamo ignorare: la cornice. La cornice è il bordo fisico che circonda l'area attiva dello schermo. Quando i pannelli vengono uniti, queste cornici creano le linee della griglia visibili sull'immagine finale. Sebbene i pannelli moderni abbiano cornici molto strette ("ultra-strette" o "senza soluzione di continuità"), contribuiscono comunque a creare una piccola quantità di "spazio morto" nelle dimensioni complessive della parete. Per calcoli precisi, soprattutto con pareti di grandi dimensioni, è necessario considerare l'effetto cumulativo di queste cornici.

Conversione dell'area del videowall LCD in dimensioni del display LED

Ora, affrontiamo la questione centrale. Il processo di conversione è essenzialmente un esercizio di calcolo dell'area totale.

Fase 1: calcolare l'area totale visibile della parete LCD.

Determina la configurazione (ad esempio, 4x4). Utilizzando le dimensioni del singolo pannello indicate sopra, calcola la larghezza e l'altezza totali della matrice. Quindi, moltiplica la larghezza totale per l'altezza totale per ottenere l'area totale.

Esempio: un cliente desidera sostituire una parete 3×3 di pannelli LCD da 55 pollici.

Larghezza totale: 121.0 cm/pannello * 3 pannelli = 363.0 cm

Altezza totale: 68.4 cm/pannello * 3 pannelli = 205.2 cm

Area totale: 363.0 cm * 205.2 cm = 74,487.6 cm² (puoi anche convertire in metri quadrati: ~7.45 m²).

Passaggio 2: trovare un display LED con un'area visibile simile.

I display a LED non sono in genere venduti in un'unica "dimensione", come ad esempio 55 pollici. Sono invece modulari. Sono realizzati a partire da singoli cabinet o pannelli. La dimensione finale dello schermo è personalizzabile. Pertanto, l'obiettivo è trovare un display a LED che corrisponda all'area appena calcolata.

I fornitori richiederanno la larghezza e l'altezza desiderate. È possibile fornire le dimensioni ricavate dal calcolo LCD (363.0 cm x 205.2 cm). Inoltre, è possibile richiedere una soluzione che si avvicini il più possibile a tali dimensioni. Grazie alla natura modulare dei LED, questo è solitamente facilmente realizzabile. Il risultato sarà un display LED che occupa praticamente lo stesso spazio fisico del vecchio pannello LCD.

Specifiche (pollici)	Area unitaria singola	Giunzione 3×3	Giunzione 4×3	Giunzione 4×4
50	0.69 m²	6.20 m²	8.27 m²	11.03 m²
55	0.83 m²	7.51 m²	10.01 m²	13.34 m²
60	0.99 m²	8.93 m²	11.91 m²	15.88 m²
65	1.16 m²	10.48 m²	13.98 m²	18.64 m²
70	1.35 m²	12.16 m²	16.21 m²	21.61 m²
80	1.76 m²	15.88 m²	21.17 m²	28.23 m²

La differenza fondamentale: lunetta vs. senza giunture

Questa conversione non riguarda solo l'adattamento delle dimensioni. Riguarda la comprensione del vantaggio visivo trasformativo. Quando si sostituisce un videowall LCD con un display LED di area equivalente, si sostituisce di fatto un'immagine segmentata con una senza soluzione di continuità. Le linee nere della griglia causate dalle cornici LCD scompaiono. Si può creare una tela continua e ininterrotta. Questo è un enorme vantaggio per contenuti come mappe dettagliate, visualizzazioni di dati di grande formato o video immersivi.

Il futuro è senza soluzione di continuità

L'ascesa della tecnologia a passo fine e dei micro-LED ha reso i display a LED un'alternativa interessante ai videowall LCD in una gamma sempre più ampia di applicazioni. Sebbene i videowall LCD offrano ancora vantaggi in determinati scenari, come l'elevatissima densità di pixel a distanze di visione ravvicinate, la tendenza è chiara. La domanda di esperienze visive ampie, fluide e di grande impatto sta spingendo il settore verso le soluzioni a LED.

Correlato:

Aggiornamento del muro LCD al muro LED: costo analisi dei prezzi e decisione

Conclusione:

Padroneggiando questi semplici calcoli di area, potrete guidare con sicurezza i vostri clienti durante la transizione. Non solo si adatterà perfettamente al loro spazio, ma offrirà anche un'esperienza visiva superiore e senza cornice. In qualità di fornitore leader di display a LED, offriamo una varietà di wall LED SMD small pitch e COB . Se ne avete bisogno, non esitate a contattarci.
